موعد تثبيت المشروع: نوفمبر 2023
موقع المشروع: تايلاند

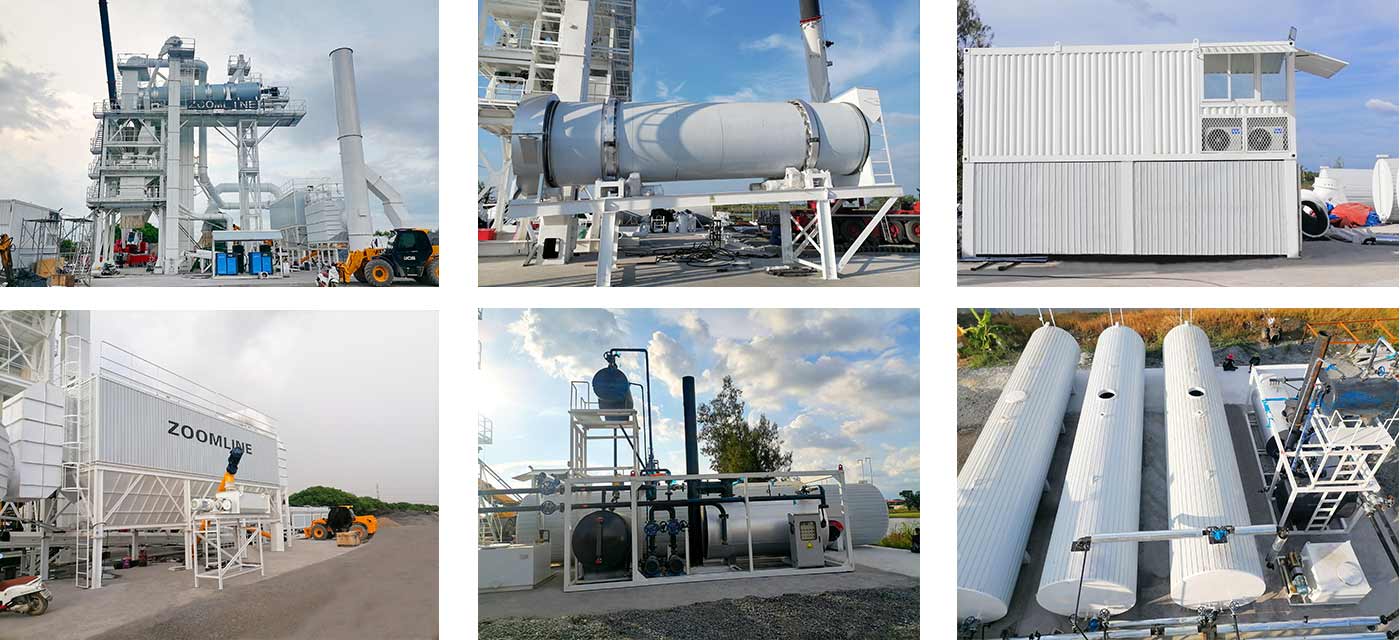

نموذج المشروع: جهاز تجديد ZAP-S160+RAP80 متعدد الإمكانات
مقدمة المشروع: آلة إعادة التدوير المتكاملة هي جهاز متطور ومنهجي لمعالجة تجديد رصف الأسفلت. تُراعي هذه الآلة بشكل شامل الاستخدام الشامل للركام الخام ومواد رصف الأسفلت المُعاد تدويرها من مصدر التصميم. وقد تخلت عن فكرة "التجديد" التقليدية.
يقع خزان الخلط في قلب الجهاز، حيث تُغذّى المواد المُعاد تدويرها مباشرةً في الخلاطة، التي تتميز بسعة خلط كبيرة وإنتاجية عالية. تبلغ سعة الخلط لهذه المجموعة من المعدات 3000 كجم/دفعة، وتتراوح إنتاجيتها الإجمالية بين 200 و240 طنًا/ساعة. وبالمقارنة مع مصانع إعادة تدوير الأسفلت التقليدية، زاد الإنتاج بنسبة 30-40%.
تُفصل المواد المُعاد تدويرها حراريًا وباردًا، ويُقاس الركام المُعاد تدويره فائق الدقة ويُوضع في وعاء الخلط من خلال التجديد البارد. يُسخّن الركام الكبير ويُجدّد من خلال أسطوانة التجديد، وبعد قياسه، يُوضع في خزان الخلط. هذا يُجنّب مشاكل شيخوخة الأسفلت وترابط المواد المُعاد تدويرها.
نسبة الإضافة للتجديد عالية، مع نسبة إضافة للتجديد البارد الموصى بها بنسبة 10% ونسبة إضافة للتجديد الساخن الموصى بها بنسبة 30-40%.
المعلمة الرئيسية
| معدل انتاج | 240-200TPH | نسبة الرطوبة 3-5% |
| صندوق التجميع البارد الخام | 5x10 م³ | |
| صندوق التجميع الساخن المتجدد | 2x10 م³ | |
| صندوق التجميع المُجدد على البارد | 10m³ | |
| أسطوانة تجفيف مجمعة جديدة | ضياء 2.2 م | قيادة 4 × 18.5kw |
| أسطوانة تجفيف المواد الخام المعاد تدويرها | ضياء 1.8 م | قيادة 4x11 كيلو واط |
| وقود | زيت ثقيل | |
| يوصى بنسبة إعادة الاستخدام | التجديد البارد 10%، التجديد الساخن 30-40% | |
| طريقة إزالة الغبار | مجمع الغبار بالجاذبية + فلتر الكيس | |
| صندوق تخزين المواد الساخنة | 4 + 1 | |
| سعة خزان الخلط | 3000 كجم/دفعة 3000 كجم/دفعة
محرك 2x45 كيلو وات محرك 2x45 كيلو وات |
|
| نظام القياس | قياس التجميع الأساسي قياس الكتل المتجددة الساخنة قياس الكتل المعاد تدويرها على البارد قياس الأسفلت قياس الخليط |
|
| نظام التحكم | التحكم اليدوي/الآلي بالكامل
نظام مراقبة CCTV |
|
| نظام الأسفلت
|
التدفئة بواسطة فرن الزيت الحراري
خزان الأسفلت الأفقي (الرأسي اختياري) |
|
