تشغيل ومكونات مصنع خلط الأسفلت
المحتويات

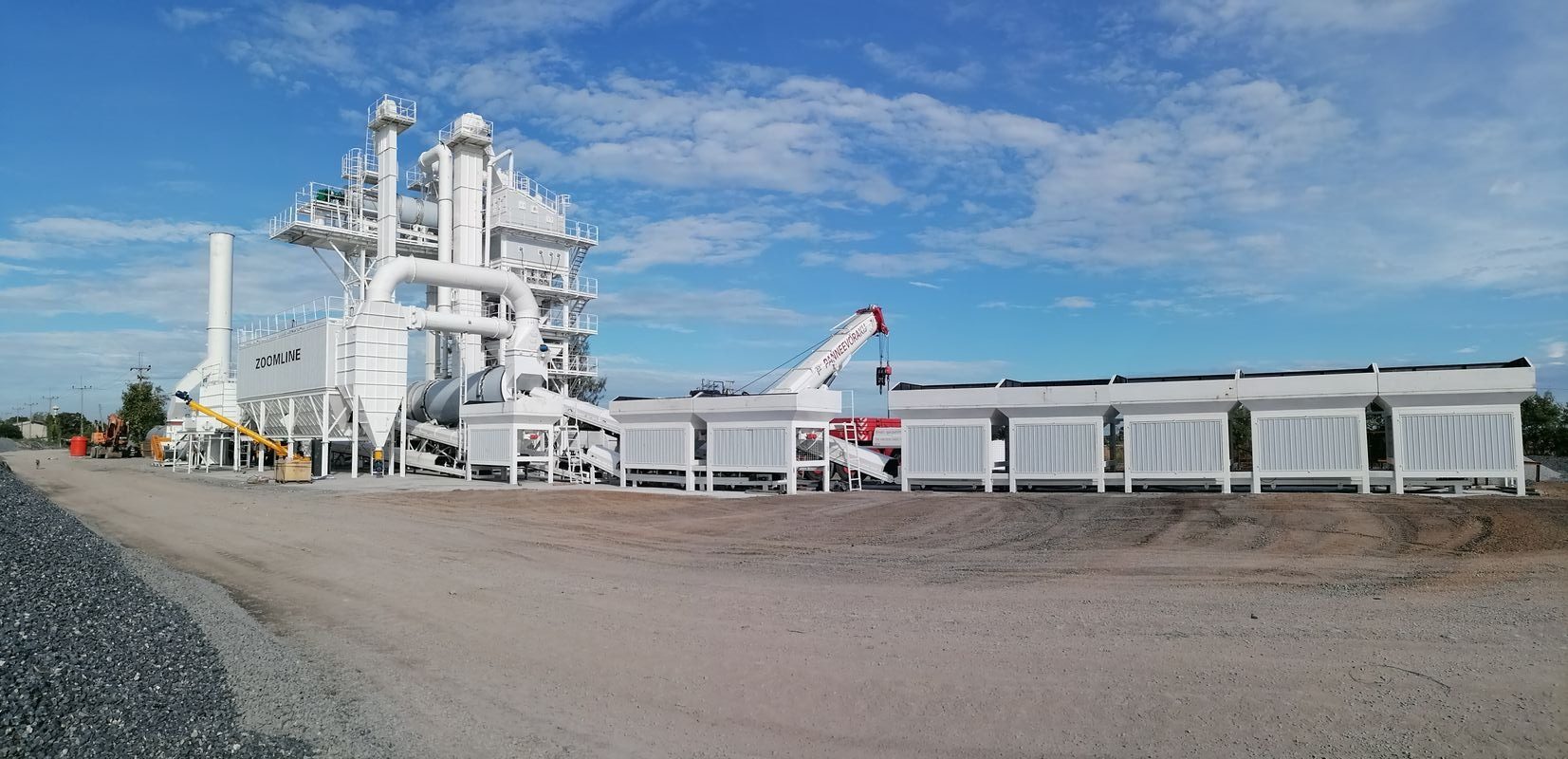

ما هو مصنع خلط الأسفلت؟
مصانع خلط الأسفلت تُعدّ هذه المعدات من المعدات الأساسية في بناء الطرق، ويؤثر تطورها التكنولوجي بشكل مباشر على جودة أساس هندسة الرصف. تخلط هذه المعدات موادًا ركامية، مثل الحجر المكسر والرمل، مع رابط أسفلتي لزج بنسب دقيقة لإنتاج خلائط أسفلتية ذات خصائص ميكانيكية محددة. تُعدّ هذه المادة بمثابة "الهيكل العظمي والدم" للطرق، فهي لا توفر فقط القوة اللازمة لتحمل أحمال المرور الثقيلة، بل تضمن أيضًا المتانة في درجات الحرارة العالية وهطول الأمطار ودورات التجمد والذوبان من خلال التفاعل التآزري بين هيكل الركام ورابط الأسفلت. من الطرق الرئيسية في المدن إلى الطرق السريعة الجبلية، تُعدّ خلائط الأسفلت عالية الجودة حجر الأساس لتحقيق الهدف الهندسي المتمثل في "عدم إجراء إصلاحات كبيرة لمدة عشر سنوات".
مصنع خلط الأسفلت الأسطواني مقابل مصنع خلط الأسفلت الدفعي
في موجة بناء البنية التحتية الحديثة، تجاوز تطبيق مصانع خلط الأسفلت سياقات الطرق السريعة التقليدية، واندمج بشكل عميق في قطاعات النقل والهندسة البلدية والمشاريع الخاصة والصيانة، مع وظائف ومعدات العمليات التي تتطور باستمرار وتحديثها.
هندسة النقل: التكيف بدقة مع متطلبات الطرق المختلفة
في بناء الطرق السريعة، يؤثر أداء الرصف بشكل مباشر على سلامة القيادة وراحتها. في المناطق الجبلية الطويلة المنحدرة، تُعدّ خلطات OGFC (الطبقة الاحتكاكية المفتوحة المتدرجة) ضرورية. تتميز هذه المواد بنسبة فراغ تبلغ حوالي 20%. من خلال التحكم الدقيق في تدرج الركام ومحتوى الأسفلت في مصنع الخلط، يمكن تشكيل بنية سطحية مقاومة للتصريف والانزلاق، مما يقلل بشكل فعال من خطر انزلاق المركبات في الظروف الممطرة. بالنسبة للطبقة العليا من الطرق السريعة الحضرية، تحقق خلطات SMA (الحصى المصطكي الإسفلتي)، بتصميم تدرجها المتقطع وإسفلتها المعدل عالي اللزوجة، أداءً مزدوجًا يتمثل في مقاومة التكسير في درجات الحرارة العالية ومقاومة التشقق في درجات الحرارة المنخفضة. هذا يزيد من متطلبات دقة التحكم في درجة الحرارة ونظام إضافة الألياف في مصنع الخلط. بالإضافة إلى ذلك، تُولي الطرق البلدية الأولوية للحد من الضوضاء وتحقيق السلاسة. يعمل خليط الأسفلت الخرساني الكثيف (AC)، بتدرجه الدقيق ونسبة الفراغات المنخفضة، جنبًا إلى جنب مع عملية الخلط الموحدة في مصنع الخلط، على تقليل ضوضاء الإطارات بشكل فعال وتعزيز الجودة الشاملة للطرق الحضرية.
السيناريوهات الخاصة: معالجة البيئات القاسية والأحمال الخاصة
يجب أن تتحمل مدارج المطارات، باعتبارها مرافق حيوية لإقلاع وهبوط الطائرات، قوى تصادم هائلة واحتكاكًا متكررًا بدرجات حرارة عالية. يجب أن يفي الخليط المخصص للمدرج، الذي تنتجه مصانع خلط الأسفلت، بمتطلبات صارمة، بما في ذلك الحفاظ على مرونته عند درجة حرارة -40 درجة مئوية في البرد القارس، وعدم تليينه أو تشوهه عند درجة حرارة 70 درجة مئوية في درجات الحرارة العالية. من خلال دمج إضافات خاصة مثل مسحوق المطاط وعوامل مقاومة للتآكل، إلى جانب التحكم الدقيق في درجة حرارة مصنع الخلط وقدرات الخلط القوية، يمكن للخليط تحقيق قوة وصلابة عاليتين. تواجه ساحة الميناء تحديين مزدوجين يتمثلان في التكسير طويل الأمد بواسطة الشاحنات الثقيلة والتآكل الناتج عن رش ملح مياه البحر. يجب أن يستخدم مصنع الخلط موادًا صلبة عالية المقاومة للتآكل وإسفلتًا مقاومًا للتآكل، مع تحسين تصميم التدرج، وتعزيز كثافة الخليط ومقاومته للتآكل، وإطالة عمر خدمة الساحة.
هندسة الصيانة: تعزيز إعادة تدوير الموارد والتنمية الخضراء
مع تزايد الطلب على صيانة الطرق، أصبح إعادة تدوير رصف الأسفلت المُعاد تدويره (RAP) توجهًا صناعيًا رائجًا. يمكن لمحطات خلط الأسفلت زيادة نسبة RAP إلى أكثر من 50% من خلال تجهيزها بغرف تسخين متخصصة لإعادة التدوير وأنظمة إضافة عوامل إعادة التدوير. أثناء الإنتاج، يجب على محطة الخلط التحكم بدقة في درجة حرارة تسخين المادة المُعاد تدويرها لمنع شيخوخة الأسفلت. بالإضافة إلى ذلك، بناءً على درجة شيخوخة RAP، تُضاف مواد تجديد دقيقة لاستعادة أداء الأسفلت. علاوة على ذلك، يُقلل تطبيق تقنية الأسفلت المُعاد تدويره بالخلط الدافئ من درجات حرارة الخلط بمقدار 20-30 درجة مئوية، مما يُقلل من استهلاك الطاقة وانبعاثات الكربون، ويُعزز صيانة الطرق نحو تنمية خضراء ومنخفضة الكربون.
لا تُظهر سيناريوهات التطبيق المتنوعة هذه القدرة التقنية القوية لمصانع خلط الأسفلت فحسب، بل تفرض أيضًا متطلبات أعلى على وظائف المعدات وعمليات الإنتاج، مما يؤدي إلى الابتكار المستمر والتحديث في الصناعة.
الفرق بين الخلاطات الدفعية والخلاطات الأسطوانية
بالمقارنة مع مصانع الخلط ذات الأسطوانة ذات الإنتاج المستمر، تتميز المعدات ذات الدفعات من خلال "التحكم الدقيق في الدفعات":
دقة نسبة الخلط: في دورة مدتها 40-50 ثانية لكل دفعة، تستخدم مصانع الخلط بنظام الدفعات نظام وزن مستقل لقياس كميات الركام والإسفلت ومسحوق المعادن بدقة. ومن خلال أجهزة استشعار عالية الدقة وخوارزميات تعويض ديناميكية، يمكن التحكم بدقة في الأخطاء ضمن ±0.5%. في المقابل، تواجه مصانع الخلط بنظام الأسطوانات، بسبب التغذية المستمرة، صعوبة في مراقبة تقلبات تدفق المواد آنيًا، مما يؤدي إلى دقة نسبة الخلط التي لا تتجاوز ±2% عادةً، وهو ما لا يلبي المتطلبات الصارمة لمواد الرصف عالية الجودة.
إنتاج مواد خاصة: يستخدم الخلاط ثنائي المحور ذو الحركة القسرية تصميم خلط قصي فريد بزاوية 360 درجة، ويستخدم شفرات خلط متشابكة لتحقيق تدحرج متعدد الأبعاد وخلط قوي بسرعة تتراوح بين 60 و80 دورة في الدقيقة. يضمن هذا الوضع التشغيلي تغطية طبقة الأسفلت الركام بالتساوي، مكونًا طبقة أسفلتية فائقة الرقة بسمك 0.1-0.3 مم فقط، مما يضمن تشبع كل حبة من الركام بالكامل. وخاصةً عند إنتاج تركيبات معقدة مثل الركام المصطكي الإسفلتي (SMA)، والتي تتطلب إضافة أسفلت وألياف عالية اللزوجة، يمكن لوحدة الخلط المتقطعة التحكم بدقة في تشتت الألياف، ومنع التكتل، وضمان أداء الخلط على الطرق.
التكيف البيئي: مصانع الخلط من النوع الدفعي مُجهزة بأنظمة تجميع غبار متعددة المراحل، تجمع عادةً بين "جمع غبار الإعصار + جمع غبار الكيس". أولًا، تزيل مجمعات غبار الإعصار أكثر من 80% من الجسيمات الكبيرة، تليها أكياس ترشيح مُغلفة بغشاء ومضادة للكهرباء الساكنة لالتقاط الغبار الناعم، مما يُبقي انبعاثات الغبار أقل من 30 ملغم/م³، وهو مستوى أقل بكثير من المعايير البيئية الوطنية. في المقابل، تتميز محطات الخلط الأسطوانية بأنظمة احتراق مفتوحة تُنتج بسهولة جزيئات كربون غير محترقة، مما يؤدي إلى انبعاثات دخان أسود كبيرة. حتى أن بعض المعدات تُشكل خطر تجاوز حدود تركيز الغبار.
نظرة عامة على أجزاء مصنع خلط الأسفلت الرئيسي
نظام توريد المواد الخام الباردة: نقطة البداية الدقيقة للمعالجة المسبقة للمواد الخام
يعمل هذا النظام بمثابة "مركز تغذية" لمصنع الخلط، ويتكون من قادوس متعدد الصناديق للركام البارد، وناقل سير متغير التردد، ووحدة تغذية إلكترونية. ومن خلال الترابط الذكي، يُحقق النظام نقلًا دقيقًا للمواد وتنظيمًا دقيقًا.
تصميم صومعة المواد الباردة: عادةً ما تكون مجهزة بـ 4-6 صومعة مستقلة، كل صومعة مزودة بمحرك اهتزازي مزدوج لكسر القوس. بفضل اهتزازات عالية التردد بتردد 0.8-1.2 هرتز، تُعالج الصومعة بفعالية مشاكل تكتل الركام الرطب وانسداداته. قاع الصومعة مصمم بزاوية انحدار 65 درجة، ومُجهز ببطانات مقاومة للتآكل من مادة PTFE، بالإضافة إلى ألواح عاكسة للجدار الجانبي، لضمان تدفق الركام بثبات وبسرعة 0.8-1.2 متر/ثانية. بالإضافة إلى ذلك، ثُبّتت مستشعرات مستوى ذكية في أعلى الصومعة. عندما ينخفض مستوى المواد عن الحد المُحدد، يُصدر النظام تنبيهًا تلقائيًا ويتواصل مع معدات التغذية الأمامية.
تقنية الضبط الديناميكي: بالاعتماد على نظام التحكم PLC ومقياس الحزام عالي الدقة (دقة القياس ±0.5%)، تُبنى شبكة ضبط حلقة مغلقة آنية. عند تغير محتوى الرطوبة في الركام، يضبط النظام تلقائيًا سرعة وحدة التغذية (قابلة للتعديل من 0 إلى 1500 دورة في الدقيقة) من خلال خوارزمية PID، ويُصحّح معاملات التجفيف اللاحقة بشكل متزامن. والجدير بالذكر أن وحدة التعلم الآلي المدمجة في النظام قادرة على التنبؤ باتجاهات تقلب محتوى الرطوبة بناءً على بيانات الإنتاج السابقة، مما يُتيح تنظيمًا استباقيًا لمعدل التغذية.
وحدة التجفيف والتسخين: التكنولوجيا الأساسية للاستخدام الفعال للطاقة الحرارية
التحسين الحراري لأسطوانة التجفيف
الابتكار الهيكلي: تُركّب أسطوانة التجفيف بزاوية 4 درجات، مع هيكل تسخين مركب مبتكر من ثلاث طبقات داخلية: تتميز الطبقة الأولى بشفرات توجيه تغذية حلزونية بزاوية 30 درجة لتوجيه مادة التغذية، بينما يحتوي القسم الأوسط على صفائح متموجة مُرتبة بالتناوب، بزاوية ميل 15 درجة، مما يُشكّل مسار حركة مكافئ للمادة. أما القسم الأخير، فيحتوي على شبكة توزيع مواد موحدة لضمان اتساق مجال درجة الحرارة. بفضل تصميم مجال التدفق الداخلي المُحسّن بمحاكاة ديناميكا الموائع الحسابية، تُحقق المادة زمن بقاء دقيقًا يتراوح بين 45 و60 ثانية داخل الأسطوانة، مما يُقلل نسبة الرطوبة من 5% إلى أقل من 0.3%.
تقنية العزل: تعتمد الطبقة الخارجية للأسطوانة على هيكل شطيري يتكون من "لباد ألياف سيليكات الألومنيوم + طبقة عازلة من الهلام الهوائي + صفيحة واقية من الفولاذ المقاوم للصدأ"، بسماكة عزل إجمالية تبلغ 120 مم. وفقًا للقياسات الفعلية، عند درجة حرارة محيطة تبلغ 25 درجة مئوية، تبلغ درجة حرارة سطح الأسطوانة 55 درجة مئوية فقط، ويتم التحكم في معدل فقدان الحرارة بنسبة 6.5%. كما يتضمن سطح الصفيحة الواقية مجموعة من مستشعرات درجة الحرارة لمراقبة مخاطر ارتفاع درجة الحرارة محليًا بشكل فوري.
التحكم الذكي في الموقد
قابلية التكيف مع الوقود: موقد الغاز الطبيعي مزود بصمام تحكم تناسبي عالي الدقة (نسبة التحكم 1:10)، ومقياس حرارة بالأشعة تحت الحمراء (نطاق 0-350 درجة مئوية)، ومحلل محتوى الأكسجين، مما يُشكل نموذج تحكم ثلاثي الأبعاد لـ "نسبة درجة الحرارة إلى محتوى الأكسجين إلى الهواء إلى الوقود"، بكفاءة حرارية ثابتة تتجاوز 92%. تستخدم مواقد الفحم تقنية إمداد الهواء على مراحل، حيث يُعزز الهواء الأساسي الاحتراق، بينما يضمن الهواء الثانوي الاحتراق الكامل، مما يُنتج انبعاثات جسيمية أقل من 50 ملغم/م³.
حماية السلامة: يدمج النظام نظام حماية سلامة ثلاثي: جهاز مراقبة اللهب بالأشعة فوق البنفسجية (زمن الاستجابة أقل من 0.5 ثانية)، وجهاز كشف التكرار الحراري ثنائي القناة، وصمام إغلاق طارئ لخط أنابيب الغاز. عند اكتشاف أي خلل، مثل انطفاء اللهب أو ارتفاع درجة الحرارة (الحد الأقصى ±15 درجة مئوية)، يقطع النظام إمداد الوقود فورًا في غضون ميلي ثانية، ويُفعّل جهاز الإنذار التلقائي لغاز أول أكسيد الكربون.
نظام معالجة الكتل الساخنة: ثورة في دقة الفحص المتدرج
مصعد الدلو: يتميز بهيكل مركب من صفيحة سلسلة ودلو مطاطي مقاوم للتآكل، مع صفيحة سلسلة بقوة شد تبلغ 1200 ميجا باسكال، وحواف دلو مُدمجة ببطانات سيراميك الزركونيا (صلابة HV1200). بفضل جهاز الشد التلقائي، يحقق نقلًا مستقرًا بسرعة تتراوح بين 200 و600 طن/ساعة في بيئة عالية الحرارة تتراوح بين 160 و180 درجة مئوية. المصعد مزود بنظام متكامل لمراقبة الاهتزازات، يستخدم مقاييس تسارع لمراقبة تآكل الدلو وشد السلسلة بشكل مستمر وفي الوقت الفعلي.
تصنيف غربال اهتزازي: مُجهز بست طبقات من غربال الفولاذ المقاوم للصدأ (بأحجام مسام تتراوح بين 31.5 مم و2.36 مم)، باستخدام مسار اهتزاز بيضاوي (تردد اهتزاز 800-1200 دورة في الدقيقة، وسعة اهتزاز 8-12 مم)، بالإضافة إلى تقنية زاوية كتلة لامركزية قابلة للتعديل، لتحقيق توازن ديناميكي بين كفاءة الغربلة ودقتها. الألواح الجانبية لصندوق الغربال مُجهزة بألواح عازلة من مطاط البولي يوريثان، مما يُحافظ على مستويات الضوضاء أقل من 85 ديسيبل. تُراقب المواد ذات الحجم الأصغر من الغربال عبر الإنترنت بواسطة مُحلل حجم الجسيمات بالليزر، وتُعاد الجسيمات كبيرة الحجم تلقائيًا إلى مرحلة التجفيف عبر صمامات هوائية في حال عدم استيفائها للمواصفات.
نظام القياس والخلط: مفتاح التوحيد في الخليط
تقنية الوزن الديناميكي: يستخدم ميزان المواد الخام أربعة مستشعرات شعاع قص عالية الدقة (نطاق 0-10 أطنان، دقة 0.1 كجم)، وميزان الأسفلت مزود بغلاف عازل مُسخّن كهربائيًا (دقة التحكم في درجة الحرارة ±1 درجة مئوية)، وميزان مسحوق المعادن مزود بمطرقة هوائية نبضية لكسر القوس (ضغط التشغيل 0.6-0.8 ميجا باسكال). تعمل أنظمة الوزن الثلاثة بتناسق عبر وحدة مزامنة زمنية (دقة ±10 مللي ثانية)، مع التحكم في أخطاء الوزن في حدود ±0.2%. تُحمّل جميع بيانات القياس آنيًا إلى نظام MES السحابي، مما يدعم التصور ثلاثي الأبعاد وإمكانية تتبع بيانات الإنتاج.
ابتكارات في الخلاط ثنائي المحور: يستخدم محركًا متغير التردد مع ضبط السرعة (قابل للتعديل من 80 إلى 120 دورة في الدقيقة)، وآلية تشغيل متناوبة للأمام/الخلف (تبديل الاتجاه كل 10 دفعات)، وشفرات منحنية مزدوجة مرتبة في نمط متشابك لخلق مجال خلط دوامي معقد. صُنعت الشفرات والبطانات من لحام تراكبي من سبائك الكروم العالي (صلابة HRC58)، وتخضع لمعالجة تبريد بالليزر على السطح. بالنسبة للخلطات الخاصة مثل SMA، تم تصميم نظام رش أسفلت عالي الضغط (حجم الجسيمات ≤100 ميكرومتر)، مع خوارزمية ذكية لوقت الخلط، مما يحقق تجانسًا في طلاء الأسفلت بنسبة 96.5%، مع دعم التنبؤ بجودة بيانات الإنتاج القائمة على الذكاء الاصطناعي.
عملية مصنع خلط الأسفلت بالتفصيل
تغذية الكتل الباردة:
يُنقل الركام البارد من حاوية الركام البارد إلى أسطوانة التجفيف بشكل منظم عبر سير ناقل. أثناء النقل، يُضبط نظام التحكم في السرعة بتردد متغير سرعة السير ديناميكيًا وفقًا لمتطلبات الإنتاج. وفي الوقت نفسه، يُراقب مستشعر المستوى المُرافق مخزون الركام البارد باستمرار لضمان استمرارية واستقرار إمدادات الركام.
تسخين وتجفيف المواد الخام:
تعتمد أسطوانة التجفيف على مبادئ التسخين العكسي، باستخدام مواقد منخفضة النيتروجين لرشّ لهب عالي الحرارة لتسخين الركام. تعمل الشفرات الحلزونية وألواح رفع المواد داخل الأسطوانة بتناغم لضمان ملامسة الركام التامة لتدفق الهواء الساخن أثناء التقليب، مما يؤدي إلى تبخر الرطوبة بسرعة. يمكن لنظام التحكم في درجة الحرارة تسخين الركام إلى 160-180 درجة مئوية، مع ضبط دقيق لمحتوى الرطوبة عند أقل من 0.3%.
نقل المواد الخام الساخنة:
مصعد الدلو مُجهّز بأجهزة حماية من التشويش وأنظمة مراقبة السرعة، حيث يرفع الركام الساخن المجفف عموديًا إلى فتحة تغذية الغربال المهتز. لتقليل فقدان الحرارة، يتميز هيكل المصعد بطبقة عازلة مزدوجة، مع بطانات داخلية مقاومة للتآكل لإطالة عمر المعدات.
فحص الكتل الساخنة:
تستخدم غربال الاهتزاز ثلاثي الطبقات تقنية الاهتزاز الإهليلجي لفرز الركام الساخن بدقة عبر غربالات ذات أحجام فتحات مختلفة. تُعاد الجسيمات كبيرة الحجم تلقائيًا إلى نظام التكسير للمعالجة الثانوية. الغربالات مزودة بأجهزة تنظيف بالموجات فوق الصوتية لمنع انسداد الركام الدقيق، مما يضمن كفاءة الفرز ومعدلات تدرج الركام.
خلط:
في وحدة الخلط القسري ذات المحور الأفقي المزدوج، تُوزّع كميات دقيقة من الركام الساخن والإسفلت ومسحوق المعادن وفقًا لنسب مختبرية. تدور شفرات الخلط بزوايا وسرعات محددة لضمان تغطية الأسفلت بشكل متساوٍ لأسطح الركام وتوزيع الحشوات بشكل كامل. يُضبط وقت خلط كل دفعة بين 45 و60 ثانية لضمان تجانس الخليط واستقراره.
وزن الأسفلت والحشو:
تُستخدم موازين إلكترونية عالية الدقة ونظام تحكم مغلق الحلقة للتحكم في أخطاء قياس الأسفلت في حدود ±0.3% وأخطاء قياس الحشو في حدود ±0.5%. أثناء عملية الوزن الديناميكي، يراقب النظام تدفق المواد باستمرار ويضبط معدل التغذية بدقة عبر صمامات هوائية لضمان ثبات نسب الخلط بين الدفعات.
التخزين والنقل:
يُخزَّن خليط الأسفلت النهائي في صوامع معزولة مزودة بنظام تدفئة دائري، مع الحفاظ على درجة حرارة داخلية تتراوح بين 150 و160 درجة مئوية. أثناء التحميل، تُستخدم مزالق مانعة للانقسام وتقنية التحميل الطبقي، إلى جانب مركبات نقل مُحدَّدة بنظام تحديد المواقع العالمي (GPS)، لضمان وصول الخليط إلى موقع البناء بسرعة وسليمة وفي درجة الحرارة المثلى.
الأسئلة الشائعة والحلول
أثناء التشغيل الفعلي لمصانع خلط الأسفلت، قد تؤثر العديد من المشكلات بشكل كبير على جودة الإنتاج وكفاءته. من خلال تحليل حالات عملية وبحث معمق في المبادئ التقنية، نقدم فيما يلي تحليلًا مفصلاً للمشكلات الشائعة، ونقدم حلولاً شاملة وعملية.
عدم استقرار الإنتاج وانخفاض كفاءة الإنتاج
يُعدّ انخفاض كفاءة الإنتاج مشكلة شائعة في عمليات مصانع خلط الأسفلت، وغالبًا ما تتركز أسبابها الجذرية في إعدادات نظام إمداد الركام البارد ونظام التحكم. في حال تعطل نظام إمداد الركام البارد، يؤدي ذلك مباشرةً إلى انقطاع إمداد الركام، مما يؤثر على سلاسة عملية الإنتاج بأكملها. على سبيل المثال، في حال تعطل جهاز كسر القوس في صومعة الركام البارد، قد تتكتل الركام الرطبة وتُعيق النظام، مما يتسبب في تشغيل ناقل السير دون تشغيل أو زيادة الحمل عليه؛ وفي حال ضبط إعدادات نظام التحكم في التردد المتغير للمُغذي بشكل غير صحيح، وعدم قدرته على ضبط سرعة التغذية ديناميكيًا وفقًا لمتطلبات الإنتاج، فسيؤدي ذلك أيضًا إلى عدم استقرار إمداد المواد.
بالإضافة إلى ذلك، لا ينبغي إغفال أي خلل في معلمات نظام التحكم. فإذا لم يخضع نظام التحكم PLC لضبط دقيق لمعلمات PID، فسيؤدي ذلك إلى تأخير في استجابة النظام وعدم قدرته على معالجة التغييرات في عملية الإنتاج بسرعة. وإذا كانت هناك عيوب في برامج التحكم المتشابكة بين المعدات، فسيؤدي ذلك إلى ضعف التنسيق بين العمليات، مما يُقلل من كفاءة الإنتاج الإجمالية.
الحلول:
فحص نظام إمداد الركام البارد: افحص بانتظام أجهزة كسر الأقواس في صوامع الركام البارد للتأكد من عمل محركات الاهتزاز بشكل صحيح، واستبدلها عند الحاجة؛ نظف أي مواد ملتصقة بجدران وقاع الصومعة لمنع الانسداد. كما افحص وحدة التحكم في التردد المتغير للمغذي، وأجرِ اختبارات الحمل والحمل بدون حمل، وحسّن منحنى التحكم في السرعة لتمكين ضبط دقيق لسرعة التغذية من 0 إلى 1500 دورة في الدقيقة وفقًا لمتطلبات الإنتاج.
تحسين نظام التحكم: إعادة ضبط معلمات PID لنظام التحكم PLC، باستخدام أسلوب التجربة والخطأ أو أسلوب زيجلر-نيكولز لتحديد المعلمات المثلى، مما يُحسّن سرعة استجابة النظام واستقراره. إجراء مراجعة شاملة لبرامج التحكم في تشابك المعدات، وتصحيح الأخطاء المنطقية، وضمان التكامل السلس بين عمليات توريد الركام البارد والتسخين والخلط. بالإضافة إلى ذلك، إدخال نظام مراقبة ذكي لجمع بيانات التشغيل الفورية من جميع المعدات، باستخدام خوارزميات الذكاء الاصطناعي للتنبؤ بالأعطال المحتملة وتمكين التدخل الاستباقي.
درجة حرارة خليط الأسفلت غير المستقرة
يؤثر استقرار درجة حرارة خلطات الأسفلت بشكل مباشر على أدائها على الطرق، وغالبًا ما تنجم تقلبات درجات الحرارة عن مشاكل في التحكم في الموقد وأسطوانة التجفيف. قد يؤدي عدم استقرار إمداد الموقد بالوقود أو عدم كفاية نسبة الهواء إلى الوقود إلى تقلبات في درجة حرارة اللهب. كما قد تؤدي السرعة غير الطبيعية للأسطوانة أو التآكل الشديد لشفرات الخلط الداخلية إلى تسخين غير متساوٍ للركام، مما يحول دون الوصول إلى درجة حرارة التسخين المطلوبة التي تتراوح بين 160 و180 درجة مئوية. بالإضافة إلى ذلك، قد يؤدي انخفاض دقة مستشعرات درجة الحرارة أو مواقع التركيب غير المناسبة إلى تشوه بيانات مراقبة درجة الحرارة، مما يؤثر على دقة ضبط نظام التحكم.
الحلول:
صيانة الموقد وأسطوانة التجفيف: يجب صيانة الموقد وصيانته بانتظام، وتنظيف رواسب الكربون من الفوهات، ومعايرة صمامات التحكم التناسبية لضمان بقاء نسبة الهواء إلى الوقود في أفضل حالاتها. بالنسبة للمواقد التي تعمل بالفحم، يجب فحص نظام إمداد الهواء المرحلي لضمان النسبة الصحيحة بين الهواء الأساسي والثانوي. بالإضافة إلى ذلك، يجب التأكد من أن سرعة دوران أسطوانة التجفيف مطابقة لمواصفات التصميم، واستبدال صفائح مناولة المواد المهترئة بشدة، وتحسين توزيع تدفق الهواء الساخن الداخلي.
ترقية نظام التحكم في درجة الحرارة: استخدم مزيجًا من مقاييس الحرارة بالأشعة تحت الحمراء عالية الدقة والمزدوجات الحرارية لمراقبة درجة الحرارة لتحسين دقة القياس. عاير مستشعرات درجة الحرارة بانتظام واستبدلها فورًا إذا تجاوز الخطأ ± درجتين مئويتين. حسّن خوارزمية التحكم الذكي في درجة حرارة الموقد، واعتمد استراتيجيات تحكم تكيفية لتمكين النظام من ضبط إمداد الوقود تلقائيًا بناءً على عوامل مثل نسبة الرطوبة الكلية ودرجة الحرارة المحيطة، مع الحفاظ على نطاق تقلب درجة حرارة المواد المختلطة ضمن ± 2 درجات مئوية.
نسبة الزيت إلى الركام غير مستقرة
تُعد نسبة الزيت إلى الركام معيارًا بالغ الأهمية في تصميم خليط الأسفلت. ويعود عدم استقرارها في المقام الأول إلى مشاكل في دقة نظام الوزن. قد يؤدي تقادم أجهزة الاستشعار وانحراف نقطة الصفر في ميزان الركام، وميزان الأسفلت، وميزان مسحوق المعادن إلى انحرافات في بيانات القياس؛ كما قد يؤدي ضعف أداء قمع الوزن إلى تسرب المواد أو دخول الرطوبة، مما يؤثر على دقة القياس؛ وأثناء الوزن الديناميكي، قد تُسبب عوامل مثل قوة تأثير المواد والاهتزاز تقلبات في نتائج الوزن.
الحلول:
معايرة وصيانة نظام الوزن: يجب وضع نظام معايرة صارم ومنتظم، باستخدام أوزان قياسية لإجراء معايرة ثابتة على موازين الركام، وموازين الأسفلت، وموازين مسحوق المعادن شهريًا. يجب إجراء التعديلات عندما يتجاوز الخطأ ±0.3%. يجب فحص حشوات الختم في قواديس الوزن، واستبدال المكونات القديمة أو التالفة فورًا لمنع تسرب المواد. يجب تركيب أجهزة تخميد الاهتزازات في مواقع تركيب مستشعرات الوزن لتقليل تأثير اهتزاز المعدات على دقة الوزن.
تحسين الوزن الديناميكي: اعتماد خوارزميات تعويض وزن ديناميكية متقدمة للتعويض الفوري عن عوامل التداخل، مثل قوة تأثير المادة أثناء السقوط واهتزاز ناقل السير. تحديث نظام التحكم في الوزن لزيادة وتيرة أخذ العينات وسرعة معالجة البيانات، مما يضمن التحكم في أخطاء القياس لكل دفعة من المواد ضمن ±0.2%. بالإضافة إلى ذلك، تعزيز تدريب المشغلين وتوحيد إجراءات تغذية المواد لتجنب انحرافات القياس الناتجة عن سوء التشغيل.
تلوث الغبار
مع تزايد صرامة متطلبات حماية البيئة، أصبح تلوث الغبار مصدر قلق رئيسي في تشغيل مصانع خلط الأسفلت. وتُعدّ أنظمة جمع الغبار غير الكفؤة السبب الرئيسي لتجاوز الغبار للحدود المسموح بها. كما أن أكياس الترشيح المسدودة أو التالفة في مجمعات الغبار الكيسية تُقلل من قدرتها على الترشيح؛ وتُقلل ألواح الانحراف البالية أو المغطاة بالغبار في مجمعات الغبار الإعصارية من كفاءة فصل جزيئات الغبار الكبيرة؛ كما أن عدم كفاية تدفق الهواء من مراوح نظام جمع الغبار أو تسرب الهواء في الأنابيب يُضعف أيضًا من فعالية جمع الغبار بشكل عام.
الحلول:
صيانة معدات جمع الغبار وترقيتها: إنشاء نظام فحص دوري لمجمعات الغبار الكيسية، وإجراء فحوصات أسبوعية على انسداد أكياس المرشح. مراقبة تغيرات المقاومة باستخدام مستشعرات الضغط التفاضلي، وإجراء تنظيف نبضي فوري أو استبدال أكياس المرشح عند تجاوز المقاومة الحد المحدد. استخدام أكياس مرشحات مطلية بطبقة نانوية من مادة PTFE لتحسين كفاءة الترشيح للجسيمات PM1.0. تنظيف تراكم الغبار الداخلي لمجمع الغبار الإعصاري شهريًا، وفحص حالة تآكل ألواح العاكس، واستبدالها عند الضرورة.
تحسين النظام والتحكم المنسق: رُكّبت مراوح نظام جمع الغبار بمحركات تردد متغير لضبط تدفق الهواء ديناميكيًا بناءً على حمل الإنتاج، مما يضمن ضغطًا سلبيًا مستقرًا في جميع نقاط جمع الغبار. أجرِ فحصًا شاملًا لقنوات جمع الغبار، وأغلق أي تسريبات هواء لتقليل فقد تدفق الهواء. حسّن عملية تجميع الغبار المتسلسل لمجمع الغبار الإعصاري ومجمع الغبار الكيسي، ووزّع الحمل بشكل معقول بين مرحلتي جمع الغبار، وحافظ على تركيزات انبعاثات الغبار أقل من 20 ملغم/م³، مع الالتزام بأكثر المعايير البيئية صرامة.
الصيانة الدورية لمصنع خلط الأسفلت
مسار تحسين كفاءة الإنتاج
نظام جدولة ذكي: بالاعتماد على منصة إدارة تخطيط موارد المؤسسات الرقمية، تم بناء نظام تعاوني متكامل يغطي إدارة دورة حياة الطلبات، والمراقبة الديناميكية لمخزون المواد الخام، وتقييم حالة المعدات. عند إنتاج مشاريع متعددة بالتوازي، يُحسّن النظام تلقائيًا تسلسل إنتاج الدفعات استنادًا إلى الخوارزميات الجينية ومصفوفات الأولويات، مما يُقلل من وقت توقف المعدات من خلال جدولة إنتاج ذكية. أظهرت دراسة حالة لمشروع نقل على مستوى المقاطعة أنه بعد تطبيق هذا النظام، انخفض معدل تشغيل وإيقاف المعدات بنسبة 40%، وزادت الطاقة الإنتاجية الإجمالية بنسبة 18%، وانخفض التآكل الميكانيكي الناتج عن عمليات التشغيل والإيقاف المتكررة بشكل ملحوظ.
تطبيق تقنية إعادة التدوير: في عملية معالجة مواد إعادة التدوير، يُعتمد تصميم غرفة تسخين بالأشعة تحت الحمراء ثنائية القناة، وتُستخدم تقنية الأشعة تحت الحمراء متوسطة الموجة للتحكم الدقيق في درجة حرارة مادة RAP (± 2 درجة مئوية)، مما يُجنّب شيخوخة الأسفلت القديم الناتجة عن ارتفاع درجة الحرارة الموضعية. يُمكّن نظام القياس الذكي الداعم من التحكم بدقة في كمية المُجدّد المُضافة (خطأ ≤ 0.05%)، وضبط نسبة الإضافة تلقائيًا وفقًا لدرجة شيخوخة مادة RAP. تُظهر تجربة مصنع خلط في منطقة دلتا نهر اليانغتسي أنه عند إضافة 45% من المواد المُعاد تدويرها، تنخفض تكلفة إنتاج الوحدة بمقدار 15 يوانًا للطن، ويتحسن استقرار مارشال للخليط بنسبة 12%.
النقاط الرئيسية لحماية البيئة ومراقبة السلامة
ترقية نظام جمع الغبار: يستخدم جامع الغبار الكيسي من الجيل الجديد أكياس ترشيح مطلية بطبقة نانوية من مادة PTFE، مع تصميم هيكل مسام متدرج، مما يحقق كفاءة ترشيح تبلغ 99.9% لجسيمات PM1.0. تستخدم وحدة مراقبة ذكية قائمة على إنترنت الأشياء مستشعرات ضغط تفاضلي لمراقبة تغيرات مقاومة أكياس الترشيح آنيًا. عندما تتجاوز تركيزات الانبعاثات 25 ملغم/م³، تُفعّل الوحدة برنامج تنظيف نبضي (باستخدام هواء مضغوط 0.6 ميجا باسكال)، مما يُقلل دورة التنظيف إلى ثلث دورة المعدات التقليدية. تُظهر البيانات الفعلية أنه بعد ثلاث سنوات من التشغيل، تبقى تركيزات الانبعاثات تحت السيطرة بشكل مستقر عند أقل من 20 ملغم/م³.
آلية قفل الأمان: وحدة الخلط الرئيسية مُجهزة بنظام حماية أمان ثلاثي. يستخدم جهاز حماية السرعة الصفرية مُشفِّرًا لمراقبة سرعة العمود الرئيسي آنيًا. عند انخفاض السرعة فجأةً، تفتح آلية الفتح السريع الهيدروليكية باب التفريغ في غضون ثانيتين لمنع تلف المعدات الناتج عن تصلب المواد. تستخدم منطقة تخزين الأسفلت شبكة موزعة لمراقبة الغاز، حيث زُوِّد كل خزان بكاشفي غاز قابل للاشتعال احتياطيين، مما يحقق دقة كشف تبلغ 2%. عند إطلاق إنذار، يُفعِّل النظام تلقائيًا نظام رشاشات الستارة المائية وأجهزة التهوية القسرية للسيطرة على المخاطر منذ بدايتها.
نظام الصيانة الوقائية
الإنذار المبكر للمكونات الحرجة: تُنشر محطات مراقبة متعددة المعايير في المواقع عالية التآكل، مثل بكرات دعم أسطوانة التجفيف ومحامل الغربال المهتز، مع دمج قياس درجة الحرارة بالأشعة تحت الحمراء (دقة ±0.5 درجة مئوية)، وتحليل الاهتزاز ثلاثي المحاور (دقة 0.01 مم/ثانية)، ووظائف تحليل الزيت عبر الإنترنت. بالاعتماد على خوارزميات الشبكة العصبية LSTM، يمكن للنظام التنبؤ بالعمر المتبقي للمكونات وإرسال أوامر الصيانة قبل 72 ساعة. بعد تطبيقه في مشروع شمال غرب البلاد، انخفض معدل الأعطال المفاجئة في المعدات الحرجة بنسبة 75%، وانخفضت تكاليف الصيانة بنسبة 30%.
إدارة ذكية للتزييت: يستخدم نظام التزييت المركزي ذو الحلقة المغلقة بالكامل موزعًا حجميًا، يتم التحكم فيه بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) لتحقيق تزييت دقيق ومتمايز عند 120 نقطة تزييت (خطأ حجم التزييت ≤ 2%). النظام مزود بمستشعر تلوث الزيت، والذي يُفعّل تلقائيًا ترشيح التجاوز عند تجاوز تركيز الجسيمات للحدود المسموح بها. عند دمجه مع برنامج إدارة التزييت الذكي، يُمكن للنظام ضبط دورات التزييت ديناميكيًا بناءً على ظروف تشغيل المعدات. بلغ متوسط الوقت بين أعطال المحمل (MTBF) المُختبر 18,000 ساعة، متجاوزًا بذلك معايير الصناعة بكثير.
اتجاهات التكنولوجيا وتوقعات الصناعة
باعتبارها معدة أساسية في بناء الطرق، تُقدم مصانع خلط الأسفلت دعمًا بالغ الأهمية لتطوير البنية التحتية الحديثة من خلال مناولة المواد بكفاءة، ودقة القياس والخلط، وعمليات الإنتاج الصديقة للبيئة. ومن خلال تحسين العمليات، وتعزيز الصيانة اليومية، ومعالجة المشكلات الشائعة، يُمكن لمصانع الخلط تحسين كفاءة الإنتاج وجودة الخلط بشكل ملحوظ. وفي المستقبل، ومع مواصلة تطوير تقنيات التحكم الذكي ومفاهيم الإنتاج الصديقة للبيئة، ستُركز مصانع خلط الأسفلت بشكل متزايد على ترشيد الطاقة، وخفض الانبعاثات، والتنمية المستدامة، مما يُعزز زخم نمو هذه الصناعة. ويُشجع العاملون في هذا المجال على تبني تقنيات حماية البيئة ونماذج الاقتصاد الدائري بشكل فعال لتعزيز التحول الأخضر في صناعة بناء الطرق.
