Qué debe preparar el usuario para la construcción de plantas de asfalto

Por qué una preparación adecuada determina el éxito de una erección

Planta mezcladora de asfalto Es el equipo principal para la construcción de carreteras. La calidad de la instalación determina directamente la eficiencia de producción, la calidad de la mezcla y el progreso del proyecto. Su instalación profesional, sistemática y sólida, junto con una preparación adecuada, es clave para evitar riesgos y garantizar una instalación sin contratiempos. Considerando la complejidad de la instalación y el problema de la prejuicio, una buena planificación permite lograr una instalación eficiente, económica y con bajo riesgo.

Visión general de la Ccomplejidad de Aesfalto Mfijación PLant Iinstalación

La complejidad de la instalación de una planta mezcladora de asfalto se deriva de las características estructurales de los equipos, el impacto del entorno de construcción y los requisitos de las normas técnicas, lo que se refleja en tres aspectos.

En primer lugar, el sistema del equipo es complejo, abarcando doce sistemas principales como dosificación, secado, mezcla, eliminación de polvo, etc., lo que implica diversas tecnologías de enlace, y cualquier desviación puede causar un fallo general. La vibración de la criba vibratoria, el cilindro de secado y otros componentes de la planta mezcladora a gran escala, así como la planitud de la cimentación, deben controlarse con una precisión de ± 2 cm; de lo contrario, la resonancia a largo plazo puede dañar fácilmente los componentes, lo que representa un riesgo oculto para la seguridad.

En segundo lugar, las limitaciones del emplazamiento y del entorno son rigurosas. La selección del emplazamiento debe tener en cuenta la geología, el transporte y los requisitos de protección ambiental. Los terrenos con base blanda requieren un tratamiento de refuerzo especial y deben estar alejados de zonas sensibles para evitar la contaminación y garantizar un suministro estable de agua y electricidad. En tercer lugar, los requisitos tecnológicos y de personal son elevados. Los equipos con potencias de entre 600 kW y 1000 kW, el cableado, la protección de alta tensión y el apantallamiento de señales deben ser operados por electricistas profesionales y contar con un equipo integrado para garantizar una conexión fluida durante la instalación y la puesta en marcha.

Preguntas frecuentes sobre bancarrota Ereacción DElays Cusado por Poor Preparación

La falta de preparación en la etapa inicial puede causar retrasos. El problema se concentra en tres aspectos: selección de equipos, planificación del sitio y reservas técnicas. La selección de equipos y la discrepancia en el volumen son la principal causa. El modelo es pequeño, lo que resulta en capacidad insuficiente, lentitud en el progreso, inactividad de equipos grandes y atascos en el proceso. Además, la entrada de equipos en campo antes de una falla completa puede provocar la interrupción del mantenimiento a mitad de camino, alterando el ritmo de construcción.

La falta de planificación del sitio puede causar retrasos en la cadena de suministro. La selección del sitio sin investigación geológica, la capacidad portante de la cimentación blanda es insuficiente y requiere refuerzo adicional, lo que prolonga el período de construcción; una distribución del sitio inadecuada reduce la eficiencia del transporte. Al mismo tiempo, la falta de confirmación previa del programa de acceso a los servicios públicos puede provocar el estancamiento de la puesta en servicio de los equipos. La falta de reservas técnicas y de personal también puede provocar el estancamiento de la construcción, como el cableado ciego o la quema de componentes, o la falta de profesionales que no pueden resolver el problema rápidamente.

Cómo Early PLanzando Reduce Cost, Risk, y Iinstalación Time

La planificación científica anticipada permite un control integral de costos, riesgos y plazos. El control de costos, la prioridad en la selección de sitios cerca del origen de las materias primas y la sección de construcción, reducen los costos de transporte; optimizan el programa de cimentación con la geología para evitar retrabajos y desperdicios, a la vez que reservan fondos de contingencia para afrontar emergencias y estabilizar los gastos. La selección de equipos sigue el principio de "ajuste dominante", con equipos de apoyo para formar la combinación óptima y reducir la inactividad.

La prevención y el control de riesgos deben ser una planificación de todo el proceso, establecer técnicamente un sistema de control de calidad, equipado con equipos de prueba y un proceso de inspección claro, para evitar el riesgo de reelaboración de la calidad; cumplir con la instalación de equipos de protección ambiental con anticipación, para garantizar que las emisiones cumplan con los estándares y el despliegue de equipos lejos de cables de alto voltaje y áreas de desastre, para reducir el riesgo de seguridad y protección ambiental.

La clave para acortar el plazo de construcción reside en la optimización de procesos y la preparación anticipada. La empresa formuló un proceso de instalación radial centrado en el edificio principal para acortar el tiempo de alquiler de grúas y mejorar la eficiencia. Antes de entrar en la obra, se investigan exhaustivamente las fallas de los equipos, se optimiza la dotación de personal y se aclaran las responsabilidades laborales. Se implementa un sistema de control inteligente, parámetros de monitoreo en tiempo real y alerta temprana de anomalías para evitar la proliferación de fallas y retrasos en el cronograma.

Planificación básica del proyecto antes de la construcción de una planta de asfalto

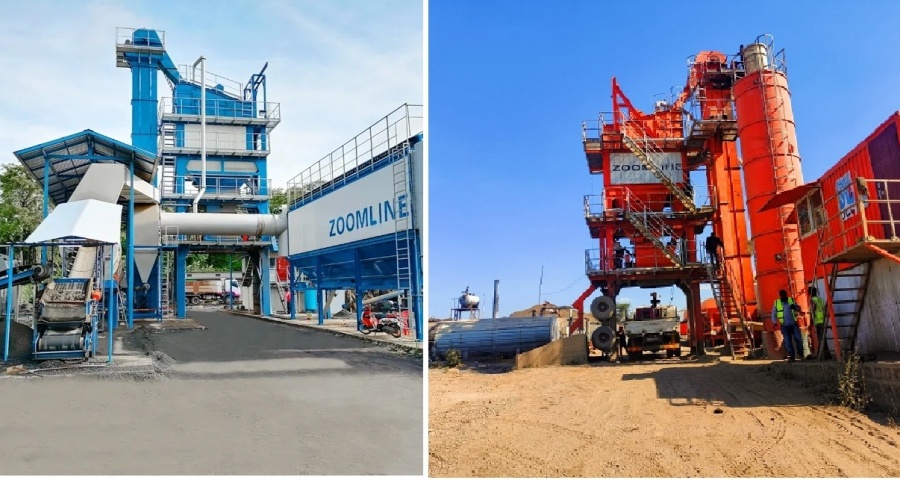

Confirmar el tipo de planta y la configuración

Selección científica del tipo y configuración de planta mezcladora de asfalto es un requisito previo para adaptarse a las necesidades del proyecto y mejorar la eficiencia de la instalación, que debe determinarse con precisión en conjunto con los escenarios de construcción y la cantidad de trabajo.

Tipo de lote de asfalto Planta mezcladora y planta mezcladora de asfalto tipo tambor: La principal diferencia radica en el proceso y el entorno. La planta mezcladora de asfalto por lotes completa el secado y la mezcla de áridos paso a paso, con mediciones precisas y una calidad de material estable, ideal para carreteras y otros proyectos de alta calidad. La planta mezcladora de asfalto de tambor opera de forma continua, con una estructura simple pero de baja precisión, ideal para carreteras de baja pendiente y proyectos temporales.

Estacionario Planta mezcladora de asfalto y planta mezcladora de asfalto móvil: La planta mezcladora de asfalto fija es adecuada para proyectos a gran escala con ingeniería centralizada y largo período de construcción, con capacidad de producción estable pero que necesita mejorar la base; la planta mezcladora de asfalto móvil tiene un diseño modular, se puede transferir de manera flexible, ocupa un área pequeña y es rápida de instalar, y es adecuada para carreteras de condados y municipios con fuerte movilidad y obras de reparación.

Selección de capacidad de planta mezcladora de asfalto (40-320 toneladas/hora): Debe determinarse según la duración del proyecto y la cantidad de trabajo, para evitar inactividad o capacidad insuficiente. 40-80 toneladas/hora son adecuadas para proyectos de reparación a pequeña escala, 80-200 toneladas/hora para carreteras generales, y 200-320 toneladas/hora para obras de alta velocidad y a gran escala. La capacidad teórica del 80%-90% es la referencia real. Se ajusta a la capacidad del equipo de apoyo.

Configuración opcional del sistema:de acuerdo con los requisitos de protección ambiental, el diseño de ingeniería y la configuración del presupuesto, el sistema RAP para lograr el reciclaje de material antiguo, el sistema de suministro de fibra para mejorar la resistencia al agrietamiento de la mezcla, el sistema de mezcla tibia para reducir costos y emisiones, el sistema de recuperación de polvo (combinación de ciclón + bolsa) puede hacer que las emisiones sean ≤ 100 mg/Nm³, para cumplir con el cumplimiento ambiental.

Revisar dibujos técnicos y planos de distribución

La revisión del plano es la clave para evitar desviaciones de instalación y optimizar la utilización del sitio, centrándose en la verificación de la estabilidad de la base, el diseño del equipo y la eficiencia del flujo de material.

Dibujos de cimentación: La revisión central de la capacidad portante y planitud de la base, combinada con el informe geológico para confirmar el programa, las necesidades de refuerzo de la base blanda y, al mismo tiempo, verificar la ubicación y elevación de los pernos preincrustados para asegurar una coincidencia precisa con los orificios de montaje del equipo.

Disposición General del Equipo (GA): Confirme la ubicación, el espaciado y la distancia de seguridad del equipo, verifique el diseño de acuerdo con el principio de zonificación funcional, reserve espacio para mantenimiento y extinción de incendios, evite áreas de riesgo y verifique la coherencia de los dibujos con el tamaño real del equipo.

Planificación del flujo de materiales y del tráfico: El flujo de material debe ser cerrado y suave, las materias primas deben almacenarse en almacenes separados, evitando la mezcla de agua; las rutas de transporte de las zonas de tráfico, el endurecimiento de los caminos en el campo, acortar la distancia de transporte del producto terminado para reducir la pérdida de temperatura y evitar la congestión.

Requisitos de preparación del sitio para la construcción de plantas de asfalto

Ubicación y accesibilidad del sitio

La selección del sitio debe considerar la eficiencia de la construcción y la facilidad de transporte. La distancia de transporte de los productos terminados debe ser de 5 a 15 kilómetros como prioridad. Es preferible elegir la parte media de la ruta para la base temporal. El camino exterior debe soportar la carga de equipo pesado y la sección débil debe reforzarse temporalmente. El camino interior está completamente endurecido y el carril de tráfico pesado utiliza una capa de grava de 15 cm + hormigón C20 de 20 cm. El radio de giro de los vehículos grandes es ≥15 metros y el ancho del camino principal es ≥6 metros.

Los remolques pesados ​​y las grúas deben pasar por la verificación de antemano, el camino de campo para garantizar que el equipo pesado entre en la operación sin daños por asentamiento; las intersecciones para ampliar el espacio de giro, para evitar la congestión de vehículos y cortar el equipo.

Condiciones del terreno y nivelación

Capacidad portante del suelo según los requisitos de diferenciación funcional regional. Planta principal, tanques de asfalto ≥ 200 kPa, patio de áridos y carretera ≥ 150 kPa. Se requiere reemplazar, compactar o reforzar con pilotes la cimentación blanda. Compactación en obra ≥ 95 %, compactación con rodillo en capas. Se debe revisar la calidad antes del endurecimiento para evitar agrietamiento y deformación tardía.

Drenaje y control de inundaciones según la planificación de "zona baja, centro alto". Pendiente superficial ≥ 1.5 %. Zona no motorizada con zanja abierta de 300 mm. Zona vehicular con zanja cubierta para control de filtraciones. Se instalan pozos de extracción de arena y piscinas de filtración en el exterior, y se reciclan las aguas residuales. La elevación del terreno es superior al nivel histórico de inundación más alto para evitar la acumulación de agua durante la temporada de inundaciones.

Planificación del espacio

Área de la planta principal: espacio de reserva para instalación y mantenimiento, edificio de mezcla completamente cerrado, cuerpo de acero con tablero de núcleo de acero de color, ≤ 50 m del área residencial con dispositivo de aislamiento acústico, altura de escape del colector de polvo ≥ 15 metros.

Patio de apilamiento y almacenamiento en frío de áridos: diseño de contenedor cerrado, altura de pared divisoria ≥ 2.5 m, ancho 60 cm, pendiente del contenedor ≥ 3 % para evitar la acumulación de agua, la parte superior del techo de acero liviano, el extremo de alimentación de la instalación de cortinas antipolvo para controlar el polvo.

Área del tanque de asfalto: mantener una distancia segura contra incendios desde la planta principal y el área habitable, establecer un área de aislamiento independiente e instalaciones de extinción de incendios, tratamiento de filtraciones del suelo, equipado con un dispositivo de recuperación de emergencia por fugas de asfalto, de acuerdo con las normas de seguridad ambiental.

Sala de control y laboratorio: sala de control del edificio de mezcla ≥ 25m, un área de ≥ 40 metros cuadrados, establecer área de programación y control de calidad y control remoto, equipo de monitoreo; área de laboratorio ≥ 400 metros cuadrados, establecer un área funcional de zonificación para garantizar la iluminación y la ventilación y el suministro de agua y electricidad.

Área de almacenamiento y carga de producto terminado: disposición adyacente para acortar la distancia de tránsito, área de carga con los mismos estándares de endurecimiento para suelo de carretera de servicio pesado, instalación de señales de guía para dividir la ruta, espacio de estacionamiento reservado, para mejorar la eficiencia de carga.

Área de almacenamiento y carga de producto terminado: disposición adyacente para acortar la distancia de tránsito, área de carga con el mismo estándar de carril de servicio pesado, instalación de señales guía, espacio de estacionamiento reservado para mejorar la eficiencia.

Preparación de cimentaciones y obras civiles

Diseño de cimientos de plantas de asfalto

Importancia de la precisión de la base para la estabilidad a largo plazo: la precisión de la base determina la seguridad y la vida útil del equipo, la desviación bajo vibración de alta frecuencia es fácil de provocar una fuerza desigual, desgaste por resonancia y, en casos graves, provoca inclinación y agrietamiento del equipo, por lo que es necesario garantizar la precisión para evitar una operación anormal.

Los planos de cimentación proporcionados por el fabricante: los planos son la base fundamental para la construcción, que deben combinarse con el informe geológico para verificar la idoneidad, y la construcción debe llevarse a cabo estrictamente de acuerdo con los planos, y cuando la geología no coincide, el programa debe ser ajustado conjuntamente por muchas partes para garantizar que la cimentación coincida con los equipos.

Consideración de la carga estática y la carga dinámica: la carga estática contiene equipos, materiales, peso de la base, capacidad de carga del área del núcleo ≥200 kPa; carga dinámica de la vibración y el impacto de arranque, necesidad de mejorar la rigidez de la base, capa adicional de absorción de impactos, el cálculo de la capacidad para resistir vuelcos y deslizamientos.

Requisitos de construcción de cimientos

Grado de resistencia del hormigón y tiempo de curado: el hormigón de cimentación adopta C30-C40, el curado se ejecuta de acuerdo con la especificación de construcción de la ingeniería de estructura de hormigón, hormigón de cemento ordinario ≥7 días, hormigón especial ≥14 días, la cimentación de gran volumen se extiende a más de 28 días, y está prohibido soportar carga por adelantado.

Precisión de posicionamiento de los pernos de tierra: desviación de la posición del plano ≤±2 mm, desviación de elevación superior ±3 mm, error de verticalidad ≤1/100, precisión de posicionamiento hasta ±0.5 mm. fijado con plantilla de posicionamiento, verificado dos veces después del vertido, pernos con capa galvanizada en caliente ≥84 μm para salvaguardar la protección contra la corrosión.

Tolerancia de nivelación y elevación: áreas clave del error de nivelación de la base ≤ 0.5 mm/m, tolerancia de elevación ± 3 mm, planitud de la superficie ± 2 cm, detección segmentada para evitar tensiones desiguales que afecten la operación de puesta en servicio.

Inspección de cimientos antes de la construcción

Lista de verificación de dimensiones: verificar las dimensiones de la base, los orificios perforados previamente, las placas empotradas y los parámetros de los pernos de tierra, verificar grietas (ancho ≤ 0.3 mm, sin juntas de penetración), escoria y otros defectos para garantizar la coherencia con los planos del equipo.

Errores comunes en la construcción de cimientos y formas de evitarlos: evitar los problemas de mantenimiento insuficiente del hormigón, desviación de la posición de los pernos y compactación de la base no realizada, mantenimiento tripulado, pernos calibrados digitalmente, compactación de la base ≥95% y refuerzo temprano de cimientos blandos.

Preparación de servicios públicos antes del montaje

Sistema de suministro de potencia

Voltaje, frecuencia y capacidad requeridos: Corriente alterna trifásica general 380 V/400 V, 50 Hz, capacidad reservada según la potencia total del equipo 1.2~1.5 veces, 300-500 kVA para estaciones de tamaño pequeño, 800-1250 kVA para estaciones de gran tamaño.

Consideraciones sobre la fuente de alimentación de emergencia y el transformador: Tasa de carga del transformador: 70-85 %, con sistema de refrigeración. Notas sobre la fuente de alimentación de emergencia y el transformador: Tasa de carga del transformador: 70-85 %, con sistema de refrigeración. Potencia del generador diésel de emergencia: ≥ 70 % de la fuente de alimentación principal. Sala de máquinas y espacio para combustible independientes reservados.

Zanja para cables y sistema de puesta a tierra: Sellado contra incendios de zanjas, prevención de filtraciones e identificación de la disposición de los cables. Sistema de puesta a tierra independiente, resistencia de puesta a tierra ≤ 100 Ω, protección contra descargas electrostáticas y rayos en la carcasa del equipo.

Preparación del suministro de combustible

Requisitos de suministro de petróleo pesado, combustible diésel o gas natural: selección de combustible diésel -10 # ~ 0 #, precalentamiento de petróleo pesado a 80-120 ℃, pureza del gas natural ≥ 95%, presión 0.1-0.2 MPa, reserva de 3-7 días de dosificación.

Normas de seguridad de los tanques de almacenamiento de combustible: distancia entre los tanques de almacenamiento de clase A y la planta principal, áreas residenciales ≥ 25 metros, los tanques de almacenamiento abiertos están equipados con instalaciones de protección solar, suelo impermeable y protección contra incendios, dispositivos de detección de fugas.

Compatibilidad del quemador y disposición de las tuberías: El quemador es compatible con el tipo de combustible, incluyendo quemadores de gas natural con dispositivo antideflagrante. Las tuberías son de acero sin costura, conforme a las normas de disposición y accesorios adicionales, y presentan un marcado anticorrosivo óptimo.

Suministro de agua y drenaje

Supresión de polvo y consumo de agua limpia: 0.5-1 L/(h-m2) para supresión de polvo, promedio diario de 10 a 15 m³ para estaciones pequeñas, 30 a 50 m³ para estaciones grandes, 20 % adicional de agua de refrigeración limpia reservada, combinado con las necesidades de extinción de incendios para dar cuenta de la cantidad total.

Diseño del sistema de drenaje para evitar la acumulación de agua: se instalan zanjas de drenaje adicionales en el área del equipo (pendiente ≥2%), la red de tuberías está conectada a pozos de hundimiento de arena y piscinas de filtración, y las aguas residuales se reciclan para la supresión de polvo para evitar la acumulación de agua que empapa la base.

Sistema de aire comprimido (si es necesario)

Requisitos de presión y caudal de aire: presión de aire del elemento neumático estabilizada a 0.6-0.8 MPa, caudal de 2-5 m³/min para estaciones pequeñas, 8-15 m³/min para estaciones grandes, con tanques de almacenamiento para amortiguar la presión.

Recomendaciones de filtración y secador de aire: equipado con un secador refrigerado (control de punto de rocío a 2-10 ℃), el uso de un dispositivo de filtración de tres etapas o más para garantizar que el aceite del aire ≤ 0.5 mg/m³, tamaño de partícula de polvo <1 μm, protección efectiva de los componentes neumáticos.

Preparación de materia prima y equipos auxiliares

Existencias de áridos

Planificación de la clasificación de agregados: de acuerdo con los documentos de diseño de ingeniería a Se especifican los estándares de clasificación de áridos. Se almacenan en patio de 4 a 6 tipos de áridos de diferentes tamaños de grano en tolvas. La altura del tabique divisorio debe ser ≥ 2.5 m para evitar la mezcla, reservada para el canal de operación de la cargadora. La altura de apilamiento debe ser ≤ 8 m para evitar la segregación. La clasificación debe enviarse a inspección y revisarse con antelación para garantizar que cumpla con los requisitos de la proporción de mezcla asfáltica. La desviación debe controlarse dentro de ±5 %.

Control de humedad y métodos de almacenamiento: El patio está completamente cubierto con un techo impermeable, el suelo está endurecido e inclinado para evitar la acumulación de agua, y el equipo de secado se activa en tiempo húmedo para el predeshidratado, garantizando así que el contenido de humedad del árido sea ≤5 %. El almacenamiento a corto plazo se realiza mediante apilado en capas, mientras que el almacenamiento a largo plazo requiere volteo y ventilación regulares, y se rocía agua para reducir la temperatura en temporadas de altas temperaturas, evitando así fluctuaciones en el contenido de humedad que afecten la calidad de la mezcla.

Betún Almacenamiento de carpetas

Betún Planificación de la capacidad del tanque: La capacidad de un solo tanque está diseñada de acuerdo con una reserva de 3 a 5 días de consumo diario promedio de petróleo, y admite 2 a 3 tanques de repuesto; la capacidad total debe satisfacer la demanda de la máxima intensidad de construcción. Capacidad de tanque único de estación pequeña de 40 a 80 toneladas/hora ≥50 m³, capacidad de tanque único de estación de gran tamaño de 200 a 320 toneladas/hora ≥150 m³, reservando un 10% de espacio para hacer frente a la expansión y contracción térmica del asfalto.

Requisitos del sistema de calefacción y conservación del calor: Uso de calefacción por aceite térmico, control de temperatura de 130-160 °C, equipado con sensores de temperatura para monitoreo en tiempo real. El tanque está aislado con lana de roca (espesor ≥ 50 mm) y la capa exterior es de acero coloreado. El aislamiento cumple con la temperatura ambiente de -10 °C. La velocidad de enfriamiento del asfalto es ≤ 5 °C/24 h para evitar la formación de grumos.

Sistemas de relleno y aditivos

Preparación del silo de polvo mineral: Capacidad del silo ≥ 30 m³, diseño cerrado. Colector de polvo superior e inferior con dispositivo de vibración para evitar obstrucciones. La pared interior del silo cuenta con tratamiento anticorrosivo, un medidor de nivel de material monitorea la capacidad de almacenamiento en tiempo real y el puerto de descarga cuenta con un transportador de tornillo para ajustar con precisión la velocidad de transporte a la capacidad de la planta mezcladora.

Preparación del sistema de transporte de fibra, aditivos y RAP: El sistema de transporte de fibra necesita depurar la precisión de medición, error ≤ ± 1%, tratamiento de sellado de conexión de tubería para evitar fugas; prueba de funcionamiento de la bomba de transporte de aditivos con anticipación para garantizar un caudal estable; sistema RAP para verificar el equipo de trituración, el dispositivo de cribado, la cinta transportadora con dispositivo antidescontrol, el contenido de humedad del material viejo se controla al 8% o menos.

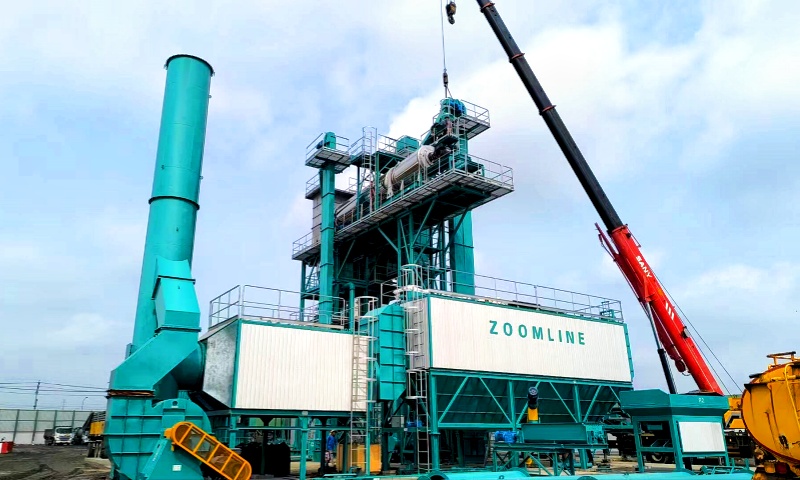

Selección del tonelaje de la grúa: Según el peso máximo de las piezas a elevar, se requieren grúas de camión de 50 a 100 toneladas para elevar el cuerpo principal de la nave de mezcla, y grúas de 25 toneladas para elevar piezas pequeñas. Se requiere redundancia para aumentar el tonelaje cuando el radio de elevación es ≥10 m. Las patas de la grúa deben apoyarse en el suelo y estar reforzadas. Los estabilizadores de la grúa deben colocarse sobre suelo reforzado o plataformas, con una capacidad de carga ≥250 kPa.

Carretilla elevadora y elevador: Equipado con carretillas elevadoras de 3 a 5 toneladas para la manipulación de componentes pequeños y plataformas elevadoras con una carga de ≥2 toneladas para cumplir con los requisitos de altura de la instalación. El radio de trabajo de la carretilla elevadora debe evitar la zona de elevación. La plataforma elevadora debe estar equipada con barandilla y el suelo debe estar firmemente fijado para evitar vibraciones.

Inspección de seguridad antes de su uso: Verifique el desgaste del cable de la grúa, el sistema de frenos y el limitador de par. El sistema de frenos, dirección e iluminación de la carretilla elevadora deben estar intactos, y el interruptor de límite de la plataforma elevadora debe ser sensible y eficaz. Todos los equipos deben presentar informes de inspección anuales, los operadores deben contar con licencia y las operaciones de sobrecarga ilegal están estrictamente prohibidas.

Herramientas de instalación

Maquina de soldar: Elija una máquina de soldadura por arco de CC con una potencia de 20-50 kW, adecuada para la soldadura de estructuras de acero. Está equipada con protección contra la lluvia y el fuego. La longitud del cable de soldadura es ≥20 m, la capa de aislamiento no se daña y la resistencia de puesta a tierra es ≤4 Ω, lo que evita riesgos de seguridad causados ​​por chispas eléctricas durante la soldadura.

Herramientas de alineación: Equipado con un instrumento de alineación láser (precisión ± 0.1 mm/m), un nivel (longitud 1.5-2 m) y una regla de conexión, se utiliza para la instalación del equipo y la calibración del posicionamiento, garantizando así que la desviación de acoplamiento de los componentes cumpla con los requisitos técnicos. Las herramientas de alineación deben calibrarse antes de su uso para evitar que la desviación de precisión afecte la calidad de la instalación.

Llaves dinamométricas: Equipado con llaves dinamométricas de diferentes especificaciones (rango de par de 50-1000 N·m) para satisfacer las necesidades de fijación de pernos y conectores de tierra. El valor de par debe revisarse después de la fijación y la desviación debe controlarse dentro de un margen de ±3 %. Las llaves se calibran periódicamente, con un período de calibración no superior a 6 meses para garantizar la precisión del par.

Preparación de personal y organización

Composición del equipo de montaje

Trabajadores de instalación mecánica: Equipado con 5-8 personas autorizadas, que deben ser competentes en el montaje de estructuras de acero, acoplamiento de equipos y otras habilidades, con experiencia en la instalación de componentes de plantas de mezcla, y poder ejecutar con precisión los requisitos de los dibujos para hacer frente al refuerzo de bridas, la instalación de sellado y otros procesos clave, para garantizar la precisión y el sellado de la instalación.

Ingenieros eléctricos y de control: 2-3 profesionales responsables del cableado del circuito, la depuración del sistema de control y la calibración del sensor, familiarizados con el sistema de control PLC y la operación del equipo de conversión de frecuencia, capaces de solucionar fallas eléctricas, para garantizar que la vinculación del equipo y la función de control inteligente sean normales, para satisfacer las necesidades de producción automatizada.

Operador de grúa: Equipado con dos personas con licencia, debe estar familiarizado con la operación de grúa de camión de 50 a 100 toneladas, dominar el método de cálculo de la fuerza de elevación, con el señalero para completar el trabajo en altura, seguir estrictamente los procedimientos de elevación, para evitar colisiones de equipos, daños a los componentes y otros riesgos.

Supervisor de seguridad: 1 personal a tiempo completo con calificación en gestión de seguridad en la construcción, responsable de formular normas de seguridad, realizar capacitación previa al trabajo, inspeccionar procesos de alto riesgo como elevación, soldadura, etc., y verificar los peligros ocultos de prevención de incendios y prevención de caídas para garantizar que la construcción esté en línea con las normas de seguridad.

Coordinación con los ingenieros del fabricante

Responsabilidades de los ingenieros de instalación del proveedor: proporcionar orientación técnica, revisar el proceso de instalación y la precisión básica, liderar la depuración y puesta en servicio del equipo y resolver los problemas de adaptación de componentes y vinculación del sistema en la instalación; ser responsable de la capacitación técnica de los operadores, aclarar los puntos principales del mantenimiento del equipo y proporcionar los manuales de resolución de problemas, a fin de garantizar que la instalación esté en línea con los estándares de diseño del equipo.

Mecanismo de comunicación y presentación de informes: Establecer un mecanismo de reuniones matutinas diarias y semanales para sincronizar el progreso de la instalación y los problemas técnicos. Designar especialistas para que se comuniquen con los ingenieros del fabricante, confirmen los resultados de aceptación de los procesos clave mediante informes escritos y conserven los datos de depuración y los registros de rectificación para garantizar la retroalimentación oportuna y la gestión integral de los problemas.

Programa de instalación: Formular conjuntamente un cronograma por fases con los ingenieros del fabricante, especificando los puntos clave como la aceptación de la cimentación, la instalación de componentes, la puesta en marcha y la operación de prueba, y reservando un periodo de 3 a 5 días para afrontar imprevistos. Los ajustes de progreso deben ser confirmados por escrito por ambas partes para garantizar la convergencia con el programa general de construcción y asegurar una integración fluida de la instalación de los equipos con el suministro de materia prima y la construcción posterior.

Preparación para la seguridad y el cumplimiento

Sistema de administración segura

Normas de seguridad del sitio y control de acceso: Se establecerán normas de seguridad especiales para trabajos de elevación, incendios y electricidad; se instalarán señales y lemas de seguridad, así como un sistema de inspección en la obra; se dividirán las zonas prohibidas para trabajos de alto riesgo, se aislarán y se emitirán advertencias. Se implementará un sistema de gestión cerrada, se instalarán vallas y un sistema de control de acceso; se prohibirá estrictamente la entrada a la obra al personal ajeno a la construcción; el personal de construcción entrará y saldrá de la obra con sus permisos de trabajo; se registrarán los visitantes y vehículos extranjeros, y se organizarán patrullas nocturnas especiales para prevenir robos.

Requisitos de equipo de protección personal (EPP): Todo el personal está equipado con cascos, calzado de seguridad antiaplastamiento, camisetas reflectantes, cinturones de seguridad, calzado antideslizante y redes de seguridad para trabajadores que trabajan por encima de la cabeza. Los electricistas usan guantes y calzado aislante, y los soldadores cuentan con máscaras protectoras, ropa ignífuga y gafas protectoras. El supervisor de seguridad verifica diariamente el uso del EPI y prohíbe las operaciones ilegales.

Evaluación de riesgos antes del montaje

Operaciones de elevación de alto riesgo: Evalúe el peso de elevación, el radio de acción y las condiciones del lugar de trabajo, y especifique que la elevación de más de 50 toneladas requiere la elaboración y aprobación de un plan especial. Antes de la operación, revise el limitador de par de la grúa, el sistema de frenos y el desgaste del cable, así como las caídas de las patas sobre suelo o plataforma endurecidos. Establezca una zona de advertencia con un señalero y observadores permanentes. Vigile todo el proceso para evitar el riesgo de colisión y vuelco.

Medidas de seguridad para trabajos eléctricos y contra incendios: Desconecte y verifique la alimentación eléctrica antes de realizar trabajos eléctricos, coloque señales de advertencia, equipe herramientas aisladas y calibrándolas regularmente, y cumpla con las especificaciones para el uso temporal de electricidad para evitar sobrecargas. El personal de extinción de incendios debe solicitar un permiso, limpiar los materiales inflamables circundantes (especialmente alrededor del área del tanque de asfalto), equiparse con equipo extintor y cubos para extinción de incendios, contratar supervisión especial y confirmar que no haya peligro potencial de incendio antes de abandonar el sitio después de la operación.

Regulaciones y Permisos Locales

Requisitos de licencia de instalación e inspección: Solicite con antelación la licencia de instalación de equipos especiales y la licencia de construcción, y solicite la aprobación de una agencia de inspección externa una vez finalizada la instalación. Esta agencia se centra en verificar la resistencia de los cimientos, la precisión del equipo y la eficacia de los dispositivos de seguridad. Los equipos de elevación deben presentar informes de inspección anuales, los operadores cuentan con licencia para trabajar y solo pueden ponerse en funcionamiento tras la aprobación y la obtención del certificado de registro de uso.

Aprobación ambiental y de seguridad contra incendios: Para el formulario de registro de impacto ambiental (o formulario de informe), se requiere la implementación de medidas de tratamiento de polvo, ruido y aguas residuales para garantizar que las emisiones cumplan con las normas. Para la aprobación de seguridad contra incendios, es necesario presentar un plano de la ubicación del sitio, contar con equipo suficiente contra incendios, instalar canales contra incendios y fuentes de agua de emergencia, el dispositivo de protección contra rayos debe estar aprobado y cualificado profesionalmente, y el generador debe ubicarse lejos de la vivienda para prevenir el riesgo de incendio y electrocución.

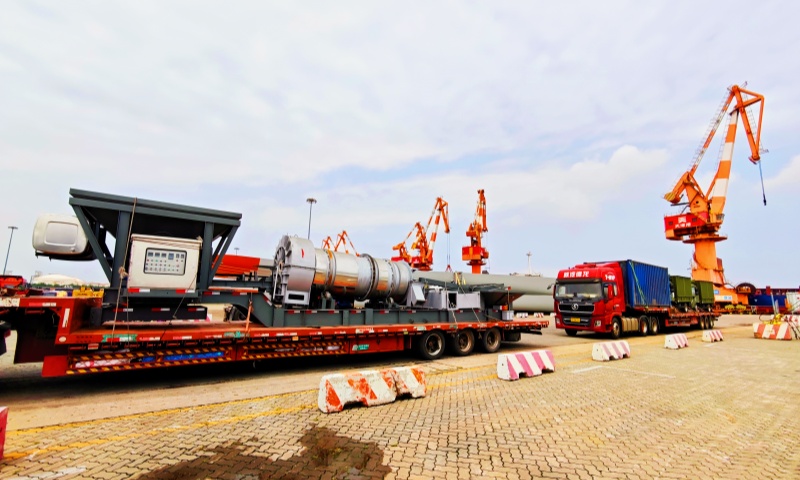

Planificación de la llegada de equipos y logística

Plan de Transporte y Descarga

Secuencia de entrega de equipos: La secuencia de entrega se organiza en orden inverso al proceso de instalación, priorizando la entrega de las piezas preempotradas de cimentación, los pernos de tierra y otras piezas de soporte civil; seguida de la entrega de la estructura principal de la nave de mezcla, el silo de áridos y otros componentes de gran tamaño; y la distribución final de los armarios de control eléctrico, sensores y accesorios de tuberías, para garantizar la llegada de la conexión perfecta con el proceso de instalación y evitar interrupciones de obra. Confirme la ruta de transporte con el proveedor antes de la entrega y solicite con antelación un permiso de transporte fuera de límite.

Medidas de almacenamiento temporal y protecciónLas piezas grandes de la estructura de acero se almacenan en lugares reforzados, acolchados a 20-30 cm de altura para evitar la humedad y completamente cubiertos con lonas impermeables. Las interfaces de la estructura de acero se recubren con aceite antioxidante. Los equipos eléctricos y los instrumentos de precisión se almacenan por separado en el almacén temporal, con temperatura y humedad controladas (temperatura de 5-30 °C, humedad ≤70 %), evitando colisiones y la entrada de polvo. El área de almacenamiento está dividida, etiquetada, vallada para su protección y registrada bajo la supervisión de una persona.

Comprobación del inventario antes del montaje

Verificación de la lista de empaque: Organizar al equipo de instalación, representantes de proveedores y supervisores para verificar conjuntamente, uno por uno, si el tipo y la cantidad del equipo son consistentes con la lista de empaque y el contrato, enfocándose en confirmar la integridad de los componentes grandes, registrar la aparición de daños, piezas faltantes y otros problemas y firmar para confirmar, y retener sincrónicamente los datos de la imagen como base para el recurso y la reposición posteriores.

Confirmación de repuestos y accesorios: Cuente la cantidad de repuestos (pernos, sellos, rodamientos, etc.), verifique las especificaciones y la idoneidad del equipo, clasifíquelos y almacénelos por separado, marcando su uso. Compruebe la integridad de las tuberías hidráulicas, cables, conectores y otros accesorios, confirme que la interfaz no esté rota y que los sellos no estén desgastados, y reserve un stock adicional de piezas de desgaste para garantizar un suministro adecuado durante la instalación y las pruebas de funcionamiento.

Inspección previa al montaje y verificación de preparación final

Revisión de documentos técnicos

Manuales y dibujos de instalación: Revisión tripartita por parte del equipo de instalación conjunto, los ingenieros del fabricante y los supervisores para verificar la coherencia entre los manuales de instalación y los modelos de los equipos, centrándose en confirmar el orden de montaje de los componentes, los estándares de par de apriete y el proceso de puesta en servicio. Los planos deben revisar el tamaño de la base, la disposición del equipo y la idoneidad real del sitio, para corregir las desviaciones de diseño y construcción, y conservar los registros de la revisión firmados y archivados como base para la instalación.

Dibujos esquemáticos del sistema eléctrico y de control: Los ingenieros eléctricos lideran la revisión, confirmando que la topología del circuito, la definición de la interfaz del PLC, el cableado de los sensores y el diseño de la conexión a tierra se ajusten a las especificaciones, y verificando las especificaciones del cable y la compatibilidad de la alimentación del equipo. Verifican la lógica de enlace del sistema de control, etiquetan los puntos de control clave y los circuitos de emergencia por falla, garantizan que el diagrama esquemático corresponda a los componentes físicos uno por uno y evitan errores de cableado.

Lista de verificación previa al montaje

Confirmación de preparación del sitio: Verificar el endurecimiento del sitio, el sistema de drenaje y el diseño del espacio para cumplir con los estándares, confirmar que el silo de agregados, los tanques de asfalto y otras áreas de zonificación razonable, la capacidad de carga del sitio de elevación para cumplir con los requisitos del radio de giro de la carretera, el ancho del canal de operación para que coincida con el transporte y la instalación del equipo, sin obstáculos que afecten la construcción.

Verificación del sistema de servicios públicos: Prueba de potencia, estabilidad del voltaje del sistema de suministro de energía, valor de resistencia de conexión a tierra, prueba de funcionamiento de la función de conmutación del generador de reserva; verifica el combustible, el sellado de las tuberías de agua y la presión hasta el estándar, verifica la sequedad del sistema de aire comprimido, la estabilidad de la presión del aire; garantiza que los servicios públicos y las interfaces del equipo sean apropiados y funcionen normalmente sin fugas.

Aprobación de preparación de seguridad: El supervisor de seguridad organiza la aceptación para confirmar que las señales de seguridad, las zonas de advertencia y las instalaciones de protección estén instaladas, que el EPI esté completamente equipado y cualificado, y que el plan especial para operaciones de alto riesgo esté aprobado. Verificar la eficacia de los equipos contra incendios, las fuentes de agua de emergencia y los dispositivos de protección contra rayos, organizar una sesión informativa completa sobre seguridad y firmar la aceptación y aprobación de la instalación emitida tras la entrada en vigor de los documentos de aprobación.

Errores comunes que cometen los usuarios antes de la construcción de una planta de asfalto

Incompleto Ffundación Work

Algunos usuarios, para cumplir con el cronograma, se dan cuenta de que el hormigón de la cimentación no alcanza la resistencia de diseño, el tiempo de mantenimiento es insuficiente o la desviación en la posición de los pernos preenterrados no se corrige antes del inicio de la instalación. Esto puede provocar fácilmente asentamientos en la cimentación después de la instalación del equipo, tensiones desiguales en los componentes, ruidos de resonancia o incluso deformaciones estructurales. La rectificación posterior requiere el desmontaje y la reconstrucción del equipo, lo que retrasa el ciclo de una a dos semanas. Es necesario cumplir estrictamente con los requisitos del ciclo de mantenimiento de la cimentación y la instalación en obra solo puede realizarse tras la recepción.

Subestimado Power Capacidad

La fuente de alimentación se configura únicamente según la potencia nominal del equipo, sin reservar entre 1.2 y 1.5 veces la redundancia, ignorando la carga de choque del cilindro secador, el cilindro mezclador y otros componentes de alta potencia que se encienden simultáneamente. Esto puede causar inestabilidad de voltaje, disparos por sobrecarga del transformador e incluso la quema de componentes eléctricos, lo que afecta el arranque normal del equipo. En combinación con la potencia total del equipo y el modo de arranque, se requiere una contabilidad precisa del transformador y las especificaciones del cable, lo que permite una fuente de alimentación de respaldo para afrontar cortes de energía repentinos.

Pobre Site Dlluvia Diseño

Existen problemas como una pendiente de drenaje insuficiente, tuberías de diámetro reducido o la instalación deficiente de los dispositivos de sedimentación y filtración de arena. En días lluviosos, el sitio es propenso al agua estancada, lo que puede causar corrosión al sumergir la cimentación del equipo y, a su vez, afectar el contenido de agua del almacenamiento de áridos e interferir con la calidad de la mezcla. Es necesario diseñarlo según el principio de "drenaje por zonas, drenaje rápido" para garantizar que la pendiente de drenaje sea ≥1.5 % y que la red de tuberías sea adecuada para la máxima pluviosidad.

La falta de Spadre Pletras

No revisar la lista de repuestos antes de la instalación, omitir pernos, sellos, rodamientos y otras piezas de desgaste, o no reservar existencias adicionales. En caso de daños en las piezas o incumplimiento de las especificaciones durante la instalación, se requiere la adquisición temporal de repuestos, lo que resulta en un estancamiento del cronograma de trabajo. Es necesario realizar un inventario conjunto de repuestos con los proveedores y reservar existencias adicionales para piezas de desgaste frecuente para garantizar que el modelo sea adecuado para el equipo.

Insuficiente Seguridad PLanzando

La falta de un plan especial para operaciones de alto riesgo, la falta de las instalaciones de protección necesarias, el equipo de EPP incompleto o la falta de una sesión informativa de seguridad previa al trabajo pueden provocar accidentes como levantamientos y colisiones, incendios y electrocuciones, entre otros. Es necesario mejorar el sistema de gestión de seguridad con antelación y la implementación de medidas de protección tras la aceptación de la seguridad antes de comenzar.

¿Cómo una preparación adecuada reduce el tiempo y el costo de la erección?

Ciclo de instalación más corto

Completar con antelación la aceptación de los cimientos, la planificación de la llegada de los equipos y la depuración de los servicios públicos en obra puede evitar la interrupción del trabajo y la espera de materiales durante la instalación debido a defectos en los cimientos, escasez de componentes, cortes de agua y electricidad, entre otros problemas. Siguiendo el proceso de instalación en orden inverso a la entrega de los equipos, para lograr la "llegada instalada", se reduce el tiempo de espera, lo que generalmente acorta el ciclo de instalación entre un 20% y un 30%. Especialmente las plantas mezcladoras a gran escala pueden completarse con una o dos semanas de anticipación.

Menores costos de grúa y mano de obra

Calcule con precisión la demanda de elevación con antelación, seleccione razonablemente el tonelaje de la grúa y planifique la ruta de operación para evitar un segundo turno o un aumento de tonelaje de la grúa debido a limitaciones del sitio y cimentaciones inestables, y para reducir los costos de arrendamiento del equipo. Al mismo tiempo, complete la instrucción técnica y el despliegue de personal con antelación para reducir la mano de obra y las repeticiones. Un equipo capacitado con una preparación previa puede reducir los costos de mano de obra en aproximadamente un 15%, evitando así el despliegue temporal de personal adicional y generando gastos adicionales.

Más rápido Cla puesta en servicio Sorinado

Antes de la instalación, revise la documentación técnica, verifique los diagramas esquemáticos eléctricos y la idoneidad de los componentes, y depure la lógica de conexión del sistema de control y el sellado de los sistemas neumático e hidráulico. Al completar la capacitación del operador de forma sincronizada, la depuración permite localizar y solucionar rápidamente pequeñas fallas, evitando el estancamiento de la depuración debido a desviaciones en los planos o componentes incompatibles. La eficiencia de la depuración se puede aumentar en más de un 30% y acortar el ciclo de puesta en marcha.

Más Bajo Rriesgo de Eqequipo Ddaño

Realice un buen trabajo de protección del equipo durante el almacenamiento temporal, la demostración del esquema de elevación y la optimización del drenaje del sitio para evitar la humedad y la corrosión de los componentes, colisiones y daños por inmersión en agua. Revise la lista de repuestos y reserve las piezas de desgaste antes de la instalación para reemplazar las piezas ligeramente dañadas a tiempo y evitar la propagación de fallas a toda la máquina. Una preparación adecuada puede controlar la tasa de daños del equipo durante el período de instalación en un 2% y reducir significativamente el costo de mantenimiento y reemplazo de piezas.

Conclusión

La instalación del sistema planta mezcladora de asfalto Es sistemática y profesional, y la preparación preliminar es fundamental para evitar riesgos y proteger la construcción. La planificación integral del sitio base, la logística de los equipos, la tecnología del personal y el cumplimiento de las normas de seguridad puede resolver eficazmente todo tipo de peligros ocultos y sentar las bases para el funcionamiento estable del equipo. La preparación fundamental abarca cuatro dimensiones: el sitio base para garantizar el estándar, la logística de los equipos para una buena entrega, almacenamiento y reserva de repuestos, el personal y la tecnología antes de la revisión de depuración, y el cumplimiento de las normas de seguridad para mejorar la protección y completar la autorización. Una preparación adecuada puede acortar el ciclo de instalación entre un 20% y un 30%, reducir el coste de la elevación manual en aproximadamente un 15%, mejorar la eficiencia de la puesta en marcha en más de un 30%, prolongar la vida útil del equipo, reducir los costes de mantenimiento, evitar riesgos y proteger la producción y la calidad de la mezcla. Se recomienda colaborar con el fabricante desde la fase inicial de la planificación, utilizando su tecnología para optimizar la solución, resolver los problemas y realizar la formación, y luego cooperar con él a largo plazo para garantizar el funcionamiento y el mantenimiento eficientes del equipo.
