لماذا تختار Zoomline محطة خلط الأسفلت المتنقلة لمشروعك الإنشائي؟
في مجالات هندسية كإنشاء الطرق السريعة، وتجديد البلديات، ورصف مدارج المطارات، والإصلاحات الطارئة، تؤثر مرونة وكفاءة محطات خلط الأسفلت بشكل مباشر على سير المشاريع والتحكم في التكاليف. وتعاني محطات خلط الأسفلت الثابتة التقليدية من محدودية مواقعها، وتعقيد إنشاء أساساتها، وصعوبة نقلها، مما يجعلها غير ملائمة للاحتياجات الأساسية للمشاريع الهندسية الحديثة، التي تتطلب "ربط مشاريع متعددة، ونشرًا سريعًا، وتعديلًا مرنًا".
أصبحت محطات خلط الأسفلت المتنقلة، بمزاياها الأساسية المتمثلة في "الإنتاج الفوري بعد التركيب، وسهولة النقل، والقدرة العالية على التكيف المكاني"، الحل الأمثل لشركات الإنشاء. سواءً كان الأمر يتعلق بإعادة تأهيل الطرق الريفية مع تغييرات متكررة في المواقع، أو إنشاء الطرق الحضرية في مساحات محدودة، أو مشاريع الصيانة الطارئة ذات المواعيد النهائية الضيقة، فإنها قادرة على إنجاز إنتاج خلطات الأسفلت بكفاءة عالية وبتكلفة منخفضة، مما يساعد الشركات على تقصير دورات التحضير، وخفض تكاليف التشغيل، وتعزيز القدرة التنافسية للمشاريع. إن اختيار محطة خلط الأسفلت المتنقلة يعني اختيار حل ذكي يتناسب مع وتيرة مشاريع الهندسة الحديثة.
المزايا الأساسية لـ Zoomline محطات خلط الأسفلت المتنقلة
سهولة التنقل وسرعة الانتقال في مشاريع البناء عبر المناطق
بفضل تصميمها المعياري وهيكلها المُثبّت على مقطورة، يُمكن نقلها كوحدة واحدة أو كوحدات منفصلة دون الحاجة إلى تفكيك معقد، مما يجعلها مناسبة لمشاريع البناء التعاونية العابرة للمناطق والمواقع. لا يتطلب النقل أي تفكيك إضافي للمكونات الأساسية، مما يقلل بشكل كبير من وقت توقف المعدات، ويجعلها مناسبة بشكل خاص للمشاريع التي تتضمن إنشاء خطوط متعددة في وقت واحد أو إجراء إصلاحات طارئة.
تركيب بدون أساسات: وفر الوقت وتكاليف البناء
لا حاجة إلى أساسات خرسانية ضخمة؛ فتسوية الموقع كافية للتشغيل، مما يوفر تكاليف العمالة والمواد والوقت المرتبطة ببناء الأساسات. يمكن تركيب المعدات الصغيرة وتشغيلها في غضون 7-10 أيام من وصولها، بينما تتطلب المعدات المتوسطة والكبيرة حوالي 15 يومًا فقط، مما يحقق "الإنتاج فور الوصول".
مساحة صغيرة لسيناريوهات البناء في المساحات الضيقة
بفضل تصميمه المدمج، يشغل هذا الجهاز من ثلث إلى نصف مساحة المعدات الثابتة التقليدية، مما يتيح نشره بمرونة في بيئات معقدة كمراكز المدن والطرق الجبلية والمساحات الضيقة. ويمكن تكييفه بكفاءة مع سيناريوهات متنوعة، تشمل تجديد الطرق الفرعية الحضرية، وإنشاء الطرق السريعة الجبلية، والبيئات ذات المساحة المحدودة كالموانئ والمطارات.
تصميم معياري لسهولة النقل والتركيب
تُصنّع جميع المكونات الأساسية باستخدام تقنية الوحدات الجاهزة، مما ينتج عنه تصميمات خفيفة الوزن وصغيرة الحجم تتطلب عددًا أقل من المركبات للنقل، وبالتالي تقليل تكاليف الخدمات اللوجستية. ولا يتطلب التجميع معدات كبيرة متخصصة؛ إذ يمكن إنجازه يدويًا باستخدام أدوات بسيطة، مما يزيد من سهولة التركيب.
مقارنة تفصيلية بين محطات خلط الأسفلت المتنقلة والثابتة
مقارنة التنقل: لا تتطلب الوحدات المتنقلة أساسًا ثابتًا
- متنقلة: بفضل تصميمها الذي يعتمد على مقطورة أو وحدات جاهزة، لا تتطلب هذه الوحدة أساسات ثابتة. عند نقلها إلى موقع جديد، يكفي فك أجزائها المتصلة بسهولة، ويمكن نقلها بسرعة إلى موقع البناء الجديد.
- النوع الثابت: يتطلب أساسًا خرسانيًا دائمًا، ولا يمكن نقله، وهو مناسب فقط للمشاريع الفردية طويلة الأجل.
مقارنة وقت التركيب: يمكن وضع الوحدات المتنقلة في الإنتاج في غضون أيام قليلة فقط.
- الأجهزة المحمولة: تستغرق دورة التركيب والتشغيل للمعدات الصغيرة من 7 إلى 10 أيام، وللمعدات المتوسطة والكبيرة من 15 إلى 20 يومًا، دون الحاجة إلى انتظار الصيانة الأساسية.
- النوع الثابت: تستغرق دورة بناء الأساس وتركيب المعدات من 30 إلى 45 يومًا، وتتطلب صيانة الأساس وقتًا إضافيًا، مما يؤدي إلى فترة تحضير طويلة.
مقارنة السيناريوهات القابلة للتطبيق: الأجهزة المحمولة أكثر ملاءمة للمشاريع التي تشهد تغييرات متكررة في الموقع.
- متنقلة: مناسبة للسيناريوهات التي تتطلب التنقل المتكرر، مثل إعادة بناء الطرق الريفية، والصيانة عبر المناطق، والإصلاحات الطارئة، ومشاريع الهندسة البلدية الصغيرة.
- النوع الثابت: مناسب للإنتاج على نطاق واسع في مواقع ثابتة فردية مثل الطرق السريعة الكبيرة وقواعد إنتاج مواد البناء طويلة الأجل.
مقارنة تكلفة الاستثمار: الاستثمار الأولي عبر الهاتف المحمول أكثر مرونة
- الهاتف المحمول: لا يتطلب استثمارًا في البنية التحتية، ويمكن اختيار نماذج المعدات بمرونة وفقًا لحجم المشروع، وضغط رأس المال الأولي صغير، ودورة عائد الاستثمار قصيرة.
- النوع الثابت: تكاليف بنية تحتية عالية، نماذج معدات ثابتة، استثمار أولي كبير، مناسب لسيناريوهات الإنتاج واسعة النطاق على المدى الطويل.
مقارنة بين كفاءة الإنتاج والجودة: كلاهما قادر على إنتاج خلطات أسفلت عالية الجودة.
- النوع المتنقل: باستخدام تقنية القياس الدقيق والخلط القسري، بالإضافة إلى أجهزة الاستشعار وأنظمة التحكم ذات العلامات التجارية العالمية، فإن جودة الخليط تلبي المعايير العالية لبناء الطرق السريعة.
- النوع الثابت: يتمتع بقدرة إنتاجية أكبر، ولكن النوع المتنقل يمكنه أيضًا تحقيق قدرة إنتاجية عالية تبلغ 320 طن/ساعة من خلال ترقيات معيارية لتلبية احتياجات المشاريع المتوسطة والكبيرة.
انواع من Zoomline محطة خلط الأسفلت المتنقلة لمشاريع مختلفة
1. محطة خلط الأسفلت الدفعي
باستخدام نموذج "الخلط الدفعي"، تُكمل كل دفعة عملية غربلة الركام وقياسه وخلطه بالكامل، مما ينتج عنه نسب خلط دقيقة وجودة ثابتة. وهو مناسب للمشاريع التي تتطلب جودة عالية للإسفلت، مثل الطرق السريعة وممرات المطارات والطرق الرئيسية البلدية.
2. محطة خلط الأسفلت المتنقلة المستمرة
باستخدام تصميم "الخلط المستمر"، تتم عمليات تجفيف الركام وتسخينه وخلط الأسفلت في آنٍ واحد، مما ينتج عنه كفاءة إنتاجية عالية وعملية مبسطة. وهو مناسب للمشاريع ذات متطلبات الطاقة الإنتاجية العالية ولكن لا تتطلب نسب خلط دقيقة للغاية، مثل صيانة الطرق السريعة والطرق الريفية والإنشاءات المؤقتة.
مشاريع صغيرة الحجم موصى بها: محطة خلط دفعات متنقلة فائقة بسعة 40-90 طن/ساعة
مناسبة للطرق الريفية، وطرق المجتمعات المحلية، ومشاريع التجديد البلدية الصغيرة، وما إلى ذلك، مع الحاجة المتكررة إلى النقل والمساحة المحدودة، تتميز المعدات بتكاملها العالي وتصميمها بهيكل واحد يسمح بنقلها بسرعة دون الحاجة إلى تجميع إضافي. محطة خلط الأسفلت المستمرة
يُوصى به للمشاريع المتوسطة إلى الكبيرة الحجم: محطة خلط الأسفلت المتنقلة بسعة تتراوح بين 60 و320 طن/ساعة
يُعد هذا المنتج مناسبًا للمشاريع المتوسطة والكبيرة الحجم، مثل فروع الطرق السريعة، والطرق الرئيسية في المدن، والطرق المساعدة للمطارات. يتميز المنتج بقدرة إنتاجية مرنة وقابلة للتعديل، وجودة خلطة ثابتة، كما أنه يدعم الإنشاء المشترك طويل الأمد لمشاريع متعددة.
مشروع صيانة الطرق السريعة الموصى به: محطة خلط الأسفلت المستمر
وهي مناسبة للصيانة الروتينية للطرق السريعة، والإصلاحات الطارئة، وملء الحفر، وغيرها من المشاريع، وتتميز بكفاءة إنتاجية عالية مستمرة وتصميم مقطورة متكامل يسمح بالوصول السريع إلى الموقع والإنتاج الفوري.

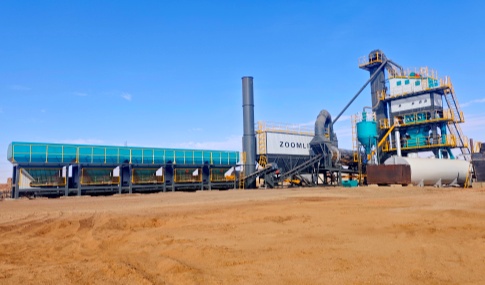

المكونات الرئيسية لـ Zoomline مصنع خلط الأسفلت المتحرك
مصنع خلط الأسفلت المتحرك (سلسلة ZAP-M، 60-320 طن/ساعة)
ميزات المنتج ومميزاته
- تصميم معياري، سهولة التركيب والنقل، لا حاجة لهندسة الأساسات التقليدية، مما يوفر الوقت والتكاليف.
- باستخدام أجهزة استشعار الوزن من شركة توليدو ومحرك خلط ثلاثي الأبعاد، تكون النسب دقيقة وجودة الخليط عالية.
- بفضل أدائه البيئي الممتاز، ينبعث من مرشح الكيس أقل من 20 ملغم/متر مكعب، مما يفي بالمعايير البيئية العالمية.
- تعمل المكونات الكهربائية الألمانية من شركة سيمنز وأنظمة التحكم PLC اليابانية من شركة أومرون بثبات في ظل ظروف قاسية.
| نموذج | الطاقة الإنتاجية (t / h) | سعة حاويات تجميع المواد الباردة | أبعاد أسطوانة التجفيف (مم) | سعة الخلاط (كجم) | إجمالي الطاقة (كيلوواط) | صومعة المنتج النهائي (اختياري) |
| زاب-M60 | 60 | 4 × 4.5 م³ | 1500 × 6000 | 800 | ≈185 | 15 طن |
| زاب-M80 | 80 | 4 × 6.5 م³ | 1500 × 6600 | 1000 | ≈270 | 30 طن |
| زاب-M100 | 100 | 4 × 6.5 م³ | 1500 × 6600 | 1300 | ≈300 | 30 طن |
| زاب-M120 | 120 | 4 × 8 م³ | 1800 × 8000 | 1500 | ≈390 | 30 طن |
| زاب-M160 | 160 | 5 × 8 م³ | 1950 × 9000 | 2000 | ≈500 | 60 طن |
| زاب-M200 | 200 | 5 × 12 م³ | 2200 × 9000 | 2500 | ≈570 | 100 طن |
| زاب-M240 | 240 | 5 × 12 م³ | 2400 × 9000 | 3000 | ≈640 | 100 طن |
| زاب-M320 | 320 | 5 × 15 م³ | 2600 × 9000 | 4000 | ≈800 | 100 / 200 طن |
- 01 حاويات تجميع متنقلة: مصممة بـ 4-5 حاويات، ومجهزة بجهاز إنذار لنقص المواد وجهاز اهتزاز لمنع انسداد المواد.
- 02 أسطوانة التجفيف المتحركة: هيكل شفرة محسّن، كفاءة تسخين متزايدة بنسبة 30٪، استهلاك وقود منخفض يصل إلى 6-7 كجم/طن، أقل بنسبة 30٪ من المعدات التقليدية، ووقت تبريد أقصر.
- 03 مرشح الأكياس المتنقل: يستخدم أكياس ترشيح DuPont NOMEX، انبعاثات <20 ملغم/م³، يفي بالمعايير البيئية.
- 04 برج الخلط المتنقل: يدمج وظائف الفرز والقياس والخلط، مع تردد اهتزاز مُحسَّن وكفاءة فرز عالية.
- حاوية تعبئة متنقلة: إمداد دقيق بالمواد، بالإضافة إلى نظام وزن لضمان التوزيع الدقيق.
- 06 خزان الأسفلت المتنقل: يدعم التدفئة متعددة الوقود ويتميز بأداء ممتاز في الحفاظ على الحرارة.
- نظام التحكم في الحركة: متوافق مع لغات متعددة، ويدعم التشخيص عن بعد والتشغيل الآلي.
مصنع خلط المواد المتنقلة على شكل حرف T (سلسلة ZAP-MT، 60-200 طن/ساعة)
شرح المميزات:
- بفضل اعتمادها للتصميم الهيكلي الكوري DMI، فهي تتميز بسهولة الحركة، وتشغل مساحة صغيرة، ولها وقت توقف قصير لإعادة التوطين.
- يسمح قابس الطيران بالتوصيل السريع وإزالة الأسلاك وتركيبها بسهولة، مما يزيد من كفاءة التركيب بنسبة 50٪.
- يضمن الخلاط المصمم هندسياً في ألمانيا، والمقترن بمخفض سرعة NORD، تجانسًا عاليًا في الخلط وتشغيلًا مستقرًا.
- العملية مؤتمتة بالكامل، ولا تتطلب أي تدخل يدوي خلال مراحل التجفيف والوزن والخلط والتفريغ.
جدول 1: Zoomline المعايير الفنية لمحطة خلط الأسفلت المتنقلة من سلسلة ZAP-M
| نموذج | الطاقة الإنتاجية (t / h) | سعة حاويات تجميع المواد الباردة | أبعاد أسطوانة التجفيف (مم) | سعة الخلاط (كجم) | مساحة ترشيح إزالة الغبار (م²) | سعة خزان الأسفلت (اختياري) |
| زاب-M60T | 60 | 4 × 4.5 م³ | 1300 × 6000 | 800 | 300 | 30-80m³ |
| زاب-M80T | 80 | 4 × 6.5 م³ | 1500 × 6600 | 1000 | 380 | 30-80m³ |
| زاب-M100T | 100 | 4 × 6.5 م³ | 1500 × 6600 | 1300 | 400 | 30-80m³ |
| زاب-M120T | 120 | 4 × 8 م³ | 1800 × 8000 | 1500 | 500 | 30-80m³ |
| زاب-M160T | 160 | 5 × 8 م³ | 1950 × 9000 | 2000 | 550 | 30-80m³ |
| زاب-M200T | 200 | 5 × 8 م³ | 2200 × 9000 | 2500 | 650 | 30-80m³ |
- 01 نظام إمداد الركام البارد المتنقل: يتم دمج الصومعة وحزام الركام على نفس الهيكل، مما يضمن التشغيل المستقر.
- 02 أسطوانة تجفيف متنقلة + موقد: تعمل بأربع عجلات احتكاك، ضوضاء منخفضة، وتدعم اختيار أنواع متعددة من الوقود.
- 03 برج الخلط المتنقل: تصميم متكامل للشاشة الاهتزازية، وحاوية الركام الساخن، وقادوس الوزن.
- 04 جامع الغبار المتنقل: إزالة الغبار على مرحلتين، ويمكن إعادة تدوير الغبار المجمع.
- 05 غرفة التحكم المتنقلة: غرفة تحكم بمساحة 4.5-6 أمتار، مجهزة بتصميم عازل للصوت والحرارة.
- 06 خزان تخزين الديزل: مدمج مع هيكل غرفة التحكم، بتصميم مضغوط.
- 07 خزان تخزين الأسفلت المتنقل: تتوفر طرق تسخين متعددة لتناسب ظروف العمل المختلفة.
- صندوق التعبئة: سعة قياسية 30 متر مكعب، قابلة للتوسيع.
- 09 حاوية تعبئة معاد تدويرها: يتم إعادة تدوير الغبار وإعادة استخدامه، مما يقلل من استهلاك المواد الخام.
مصنع خلط الدفعات المتنقل الفائق (ZAP-M40E/60E/90E, 30-90t/h)
شرح المميزات:
- يدمج التصميم المتكامل للغاية ذو الهيكل الواحد وظائف مثل معالجة الركام البارد والتجفيف والغربلة والقياس والخلط.
- يتم تركيب الكابلات وتشغيلها قبل مغادرة المصنع. أثناء النقل، لا يلزم سوى توصيل الكابلات بين الإطارات، ولا حاجة لأي تجميع إضافي.
- يتوافق تصميم نصف المقطورة مع وصلات المقطورات القياسية الدولية 50#/90# ويمكن استخدامه للنقل على الطرق السريعة.
- يدعم هذا النظام التكوينات المخصصة، ويمكن اختيار عدد حاويات التجميع وطرق إزالة الغبار وأنواع الوقود بمرونة.
جدول 2: Zoomline المعايير الفنية لمحطة خلط الدفعات المتنقلة من سلسلة ZAP-ME
| نموذج | الطاقة الإنتاجية (t / h) | قدرة التجفيف (طن/ساعة) | سعة الخلاط (كجم) | عدد طبقات الغربال | طريقة تسخين خزان الأسفلت | نظام التحكم |
| زاب-M40E | 30-40 | 30-40 | 500 | طوابق 4 | التدفئة المباشرة / التدفئة بالزيت الساخن / التدفئة الكهربائية | نظام تحكم منطقي قابل للبرمجة (PLC) + حاسوب شخصي + نظام مراقبة تلفزيونية مغلقة (CCTV) |
| زاب-M60E | 50-60 | 50-60 | 800 | طوابق 4 | التدفئة المباشرة / التدفئة بالزيت الساخن / التدفئة الكهربائية | نظام تحكم منطقي قابل للبرمجة (PLC) + حاسوب شخصي + نظام مراقبة تلفزيونية مغلقة (CCTV) |
| زاب-M90E | 80-90 | 80-100 | 1300 | طوابق 4 | التدفئة المباشرة / التدفئة بالزيت الساخن / التدفئة الكهربائية | نظام تحكم منطقي قابل للبرمجة (PLC) + حاسوب شخصي + نظام مراقبة تلفزيونية مغلقة (CCTV) |
- 01 نظام إمداد الركام البارد: تتوفر 3-6 مغذيات لتناسب متطلبات المواد الخام المختلفة.
- 02 نظام التجفيف: موقد عالي الكفاءة، يدعم أنواع وقود متعددة بما في ذلك الديزل والزيت الثقيل والغاز الطبيعي المسال والفحم.
- 03 خلاط ذو عمودين: يخلط بالتساوي، مع الحد الأدنى من التآكل وعمر خدمة طويل.
- 04 نظام الوزن: يقيس بدقة الركام والأسفلت والحشوات لضمان النسب الدقيقة.
- 05 الغربال الاهتزازي: تصميم من 4 طبقات، كفاءة غربلة عالية، مناسب للتجمعات ذات أحجام الجسيمات المختلفة.
- الموقد رقم 06: يتميز بمكونات من علامات تجارية عالمية، وكفاءة احتراق عالية، وانبعاثات منخفضة.
- 07 جامع الغبار: نظام جمع الغبار ثنائي المراحل يعتمد على الجاذبية بالإضافة إلى فلتر الكيس، ويلبي معايير حماية البيئة.
- 08 خزان الأسفلت: تتوفر نماذج أفقية/رأسية، مع أداء عزل حراري ممتاز.
- 09 خزان تخزين الديزل/الزيت الثقيل: مدمج مع الهيكل لسهولة النقل.
مصنع خلط الأسطوانات المتنقل الفائق (سلسلة ZAP-CM، 20-200 طن/ساعة)
شرح المميزات:
- يؤدي التصميم الهجين المستمر إلى زيادة كفاءة الإنتاج بنسبة 30٪ مقارنة بالأساليب المتقطعة، مما يجعله مناسبًا للبناء المستمر على نطاق واسع.
- يسمح هيكل المقطورة المتكامل لمقطورة واحدة بإكمال جميع وظائف النقل، مما يؤدي إلى انخفاض تكاليف النقل.
- لا يتطلب الأمر إنشاء أساسات؛ يمكن تثبيته بسرعة في الموقع ووضعه في مرحلة الإنتاج، مما يقلل دورة التركيب إلى 7 أيام.
- وهو متوافق مع كل من الوضعين المحمول والثابت، ويمكن استخدامه لصيانة الطرق السريعة والإنتاج طويل الأجل.
جدول 3: Zoomline المعايير الفنية لمحطة خلط الخرسانة المتنقلة فائقة السرعة ZAP-CM
| نموذج | السعة المقدرة (طن/ساعة) | إجمالي الطاقة (كيلوواط) | أبعاد أسطوانة التجفيف (مم) | مساحة ترشيح إزالة الغبار (م²) | سعة صومعة المنتج النهائي (م³) | درجة حرارة الأسفلت (°م) |
| زاب-سي 20 إم | 20 | 50 | ∅1.2 × 3.8 | 115 | 1.5 (اختياري 7.5/20) | 130-160 |
| زاب-سي 40 إم | 40 | 69 | ∅1.2 × 5.3 | 150 | 1.5 (اختياري 7.5/20) | 130-160 |
| زاب-سي 60 إم | 60 | 110 | ∅1.5 × 7 | 210 | 1.5 (اختياري 7.5/20) | 130-160 |
| زاب-سي 80 إم | 80 | 150 | ∅1.5 × 8 | 260 | 1.5 (اختياري 7.5/20) | 130-160 |
| زاب-سي 120 إم | 120 | 210 | ∅1.8 × 8.5 | 350 | 1.5 (اختياري 7.5/20) | 130-160 |
| زاب-سي 160 إم | 160 | 210 | ∅1.95 × 8.5 | 400 | 1.5 (اختياري 7.5/20) | 130-160 |
| زاب-سي 200 إم | 200 | 240 | ∅2.2 × 8.5 | 450 | 1.5 (اختياري 7.5/20) | 130-160 |
- 01 نظام إمداد الركام البارد: سعة الصومعة 4.5-8 متر مكعب، قابلة للتكيف مع متطلبات طاقة الإنتاج المختلفة.
- 02 نظام التجفيف: هيكل أسطواني مُحسَّن، كفاءة تجفيف عالية، استهلاك الوقود ≤7 كجم/طن.
- 03 المصعد: ينقل الركام بكفاءة، ويعمل بثبات، ويتميز بانخفاض مستوى الضوضاء.
- خزان الزيت 04: مدمج مع الهيكل، مما يسهل النقل، ومرن في طرق التسخين.
- 05 خزان الأسفلت: يدعم التسخين الكهربائي، والتسخين بزيت نقل الحرارة، والتسخين المباشر، مع تأثير جيد في الحفاظ على الحرارة.
- 06 مرشح الكيس: مساحة الترشيح 115-450 متر مربع، الانبعاثات تتوافق مع المعايير، إزالة غبار الماء اختيارية.
- 07 نظام التحكم: يدعم التبديل اليدوي/التلقائي، والتشغيل البسيط، ومراقبة البيانات في الوقت الفعلي.
شرح مفصل للمكونات الرئيسية لمحطة خلط الأسفلت المتنقلة
نظام تغذية الركام البارد
- وهي مجهزة بـ 4-6 صوامع مستقلة بسعة 4.5-15 متر مكعب لتلبية احتياجات تخزين المواد الخام المختلفة.
- يستخدم جهاز التغذية بالحزام تنظيم سرعة تحويل التردد، والذي يتميز بنطاق سرعة واسع، وتغذية موحدة للمواد، وكفاءة عمل عالية.
- تم تجهيز كل منفذ تفريغ بجهاز إنذار لنقص المواد، وتم تركيب هزازات على جدران الصومعة لمنع المواد الخام من التكتل أو الانسداد.
- تم تركيب شاشة في أعلى الصومعة لمنع دخول المواد ذات القطر الكبير وحماية تشغيل المعدات اللاحقة.
نظام التجفيف
- أسطوانة التجفيف: تعمل هندسة الشفرات المحسّنة على تحسين كفاءة التسخين بنسبة 30٪، مما يؤدي إلى انخفاض درجة حرارة السطح وتقصير وقت التبريد.
- الموقد: موقد اختياري عالي الكفاءة من ماركة إيطالية، يدعم أنواع وقود متعددة مثل الديزل والزيت الثقيل والغاز الطبيعي والفحم.
- التحكم في درجة الحرارة: يتم استخدام نظام التحكم الذكي في درجة الحرارة من هانيويل للتحكم بدقة في درجة حرارة التسخين الإجمالية إلى 160 درجة مئوية.
- تصميم العزل: يستخدم البرميل مواد عزل مركبة لتقليل فقدان الحرارة وخفض استهلاك الوقود.
نظام المصعد والفحص
- المصعد: ينقل الركام الساخن بكفاءة، ويعمل بثبات، وله معدل فشل منخفض.
- الغربال الاهتزازي: تصميم من 4-5 طبقات، تردد وسعة اهتزاز محسّنة، كفاءة غربلة عالية، مناسب للمجموعات ذات أحجام الجسيمات المختلفة.
- مادة الشاشة: مقاومة للتآكل والصدأ، عمر خدمة طويل، وسهلة الاستبدال.
- صناديق الركام الساخن: تخزن هذه الصناديق ركامًا بأحجام مختلفة استعدادًا للقياس الدقيق.
برج الخلط
- نظام القياس: يستخدم مستشعرات وزن من شركة توليدو لقياس الركام والأسفلت والحشو بشكل منفصل بدقة عالية.
- الخلاط: تصميم خلط ثلاثي الأبعاد، ذراع طويل وعمود قصير + شفرات خلط ثنائية الاتجاه، مما ينتج عنه تجانس عالٍ في الخلط.
- رش الأسفلت: تقوم مضخات الأسفلت المضغوطة بالرش في نقاط متعددة لضمان تغطية الأسفلت للركام بشكل متساوٍ.
- دورة الخلط: الخلط المتقطع يستغرق 45 ثانية لكل دفعة بشكل موحد، بينما الخلط المستمر في الوقت الحقيقي يكون عالي الكفاءة.
نظام جمع الغبار
- نظام جمع الغبار على مرحلتين: جمع الغبار الأولي بالجاذبية + جمع الغبار الثانوي بالأكياس، كفاءة جمع الغبار >99%.
- أكياس الترشيح: مصنوعة من أكياس ترشيح DuPont NOMEX من الولايات المتحدة الأمريكية، وهي مقاومة للحرارة، ولها عمر خدمة طويل، ويمكن استبدالها بدون أدوات خاصة.
- الحماية الذكية: يفتح صمام التبريد تلقائيًا لتبريد أكياس الترشيح عندما تتجاوز درجة الحرارة الحد المسموح به، مما يمنع تلف أكياس الترشيح.
- الانبعاثات: انبعاثات الغبار <20 ملغم/م³، بما يتوافق مع المعايير البيئية العالمية.
خزان الأسفلت
- خزانات الأسفلت: تتوفر سعات تتراوح من 30 إلى 80 مترًا مكعبًا، ويتم دعم التصاميم الأفقية/الرأسية لتناسب المواقع المختلفة.
- طرق التسخين: تتوفر طرق التسخين الكهربائي، والتسخين بزيت نقل الحرارة، والتسخين المباشر لتلبية ظروف العمل المختلفة.
- أداء العزل الحراري: جدار الخزان مصنوع من مادة عازلة حرارياً لتقليل فقدان الحرارة والحفاظ على درجة حرارة الأسفلت مستقرة.
- نظام الإمداد: توفر مضخة الضغط إمدادًا دقيقًا بالمواد، مما يضمن قياسًا دقيقًا للإسفلت ورشًا فعالًا.
نظام التحكم
- المكونات الأساسية: تستخدم مكونات كهربائية ألمانية من شركة سيمنز، ووحدة تحكم منطقية قابلة للبرمجة (PLC) يابانية من شركة أومرون وشاشة تعمل باللمس، مما يضمن التشغيل المستقر.
- الميزات: تسجيل البيانات التلقائي، والمراقبة في الوقت الفعلي، وإنذار الأعطال، ودعم تبديل اللغات المتعددة.
- التشخيص عن بعد: وظيفة الكشف التلقائي عن بعد العالمية للاستجابة السريعة لأعطال المعدات.
- تصنيف الحماية: خزانة تحكم بحماية IP55، قابلة للتكيف مع بيئات البناء القاسية، غرفة تحكم معزولة داخل حاوية مع عزل للصوت والحرارة.
تخزين المواد النهائية
- خيارات السعة: تتوفر سعة تتراوح من 15 إلى 200 طن لتناسب طاقات الإنتاج المختلفة وجداول البناء.
- طريقة التركيب: تصميم جانبي أو سفلي، قابل للتكيف بمرونة مع تخطيط الموقع.
- وظيفة العزل الحراري: تم تجهيز الصومعة بطبقة عازلة للحفاظ على درجة حرارة الأسفلت النهائي ومنع التكتل.
- تصميم التفريغ: يقلل التفريغ السريع من وقت الانتظار ويحسن كفاءة البناء.
عملية إنتاج محطة خلط الأسفلت المتنقلة
تغذية ونقل الركام البارد
- يتم تغذية الركام البارد في كل صندوق بواسطة رافعة، ويتم التحكم في معدل التغذية بدقة بواسطة وحدة تغذية حزام محول التردد وفقًا لمتطلبات الصيغة.
- يتم نقل الركام إلى أسطوانة التجفيف بواسطة سير ناقل، ويتم ترشيح الشوائب ذات القطر الكبير بواسطة غربال أثناء عملية النقل.
تجفيف وتسخين الركام
- بعد دخول الركام إلى أسطوانة التجفيف، فإنه يتلامس بشكل كامل مع تدفق الهواء ذي درجة الحرارة العالية الناتج عن الموقد، ويتبخر الرطوبة بسرعة.
- يقوم نظام التحكم في درجة الحرارة بمراقبة درجة الحرارة داخل الأسطوانة في الوقت الفعلي لضمان تسخين الركام إلى درجة الحرارة المثالية التي تبلغ حوالي 160 درجة مئوية.
الغربلة والقياس والخلط القسري
- يتم تغذية الركام المسخن إلى غربال اهتزازي عبر مصعد، وبعد غربلته إلى أحجام جسيمات مختلفة، يتم تخزينه في صندوق الركام الساخن.
- وفقًا للصيغة المحددة مسبقًا، يقوم نظام الوزن بقياس الركام والأسفلت والحشو بشكل منفصل ويغذيها في الخلاط بالتتابع.
- تستخدم الخلاطة شفرات ثنائية الاتجاه لفرض الخلط، ويتم رش الأسفلت في نقاط متعددة لتغطية الركام بالتساوي، مما يشكل خليطًا عالي الجودة.
تفريغ وتخزين خليط الأسفلت النهائي
- يتم إرسال المواد المختلطة إلى صومعة المنتج النهائي للتخزين المؤقت من خلال جهاز التفريغ، وتحافظ طبقة العزل في الصومعة على درجة الحرارة.
- وفقًا لاحتياجات البناء، يتم تفريغ المواد من الصومعة إلى مركبات النقل بطريقة منظمة وإرسالها إلى موقع البناء.
عملية إزالة الغبار وحماية البيئة
- يتم أولاً جمع الغبار الناتج أثناء عملية التجفيف والخلط بواسطة جامع غبار يعمل بالجاذبية، ويتم إعادة تدوير جزيئات الغبار الكبيرة.
- يدخل الغبار الناعم إلى مرشح الكيس ويتم ترشيحه من خلال أكياس الترشيح، بتركيز انبعاث أقل من 20 ملغم/م³، وهو ما يفي بمتطلبات حماية البيئة.
- يمكن إعادة تدوير الغبار المصفى أو تصريفه عبر ناقل لولبي، مما يحقق وضعًا مربحًا للجانبين فيما يتعلق بحماية البيئة واستخدام الموارد.
كيفية اختيار محطة خلط الأسفلت المتنقلة المناسبة؟
حدد الطاقة الإنتاجية بناءً على حجم المشروع.
- بالنسبة للمشاريع الصغيرة (الطرق الريفية، الطرق المجتمعية): اختر سعة تتراوح بين 30-90 طن/ساعة، مثل سلسلة ZAP-ME فائقة الحركة من النوع المتقطع.
- المشاريع متوسطة الحجم (الطرق الرئيسية الحضرية، الطرق الريفية): اختر سعة تتراوح بين 60-200 طن/ساعة، مثل سلسلة ZAP-MT من النوع المتنقل المتقطع من النوع T.
- بالنسبة للمشاريع واسعة النطاق (الطرق السريعة، مدارج المطارات): اختر سعة تتراوح بين 200-320 طن/ساعة، مثل النوع المتقطع المتنقل القياسي ZAP-M320.
اختر نوع التنقل بناءً على وتيرة النقل.
- لعمليات نقل المواقع المتكررة (تنسيق المواقع المتعددة، والإصلاحات الطارئة): اختر سلسلة Super Mobile (ZAP-ME، ZAP-CM)، بتصميم هيكل متكامل واحد لنقل الموقع بسرعة.
- بالنسبة للمشاريع التي تتطلب نقلًا متكررًا (بناء طويل الأجل في مشروع واحد): اختر سلسلة الأجهزة المتنقلة القياسية (ZAP-M، ZAP-MT)، والتي توفر قدرة إنتاجية مستقرة ومجموعة واسعة من التكوينات.
اختر طريقة إزالة الغبار وفقًا لمتطلبات حماية البيئة.
- متطلبات حماية بيئية عالية (وسط المدينة، منطقة ذات مناظر خلابة): اختر مرشحًا كيسيًا بانبعاثات أقل من 20 ملغم/م³، كمعيار قياسي في جميع Zoomline سلسلة المحمول.
- ظروف التشغيل الخاصة (تركيز الغبار العالي): يمكن اختيار إزالة الغبار بالماء لتقليل تركيز الانبعاثات بشكل أكبر.
اختر تكوين الموقد بناءً على نوع الوقود.
- بالنسبة لظروف التشغيل القياسية: اختر موقدًا ثنائي الوقود يعمل بالديزل/الغاز الطبيعي، وهو مناسب لمعظم سيناريوهات البناء.
- مراعاة التكلفة: اختر مواقد الزيت الثقيل أو الفحم لتقليل تكاليف الوقود.
- حماية البيئة أولاً: اختر مواقد الغاز الطبيعي لانبعاثات أنظف.
ينبغي النظر في التكوينات الاختيارية بناءً على الميزانية.
- ميزانية وفيرة: مجهزة بصوامع كبيرة السعة للمنتجات النهائية، ونظام إعادة تدوير، ووحدة مراقبة عن بعد لتحسين الكفاءة والراحة.
- ميزانية محدودة: اختر التكوين الأساسي لتلبية احتياجات الإنتاج الأساسية، مع توفر ترقيات اختيارية لاحقًا.
القدرة التنافسية الأساسية لـ Zoomline مصنع الأسفلت
قطع غيار ذات جودة عالمية
- يتم الحصول على المكونات الرئيسية من علامات تجارية مشهورة عالميًا، مثل خلايا تحميل TOLEDO، وعلب تروس NORD، والمكونات الكهربائية SIEMENS، ووحدات التحكم المنطقية القابلة للبرمجة OMRON.
- تضمن المكونات ذات المعايير الدولية انخفاض تكاليف الصيانة، وطول عمر الخدمة، واستقرار تشغيل المعدات.
قصص نجاح عالمية وتجارب تصديرية
- يتم تصدير منتجاتنا إلى أكثر من 80 دولة، تغطي أوروبا وأفريقيا وأمريكا الشمالية وجنوب شرق آسيا ومناطق أخرى، وهي مصممة لتناسب المناخات المختلفة وبيئات البناء.
- وتشمل المشاريع الناجحة مشروع محطة خلط متنقلة بسعة 80 طن/ساعة في بنغلاديش ومشروع واسع النطاق بسعة 320 طن/ساعة في كمبوديا، مما أكسب المشروع تقديرًا من العملاء العالميين.
خدمة ما بعد البيع الشاملة والتشخيص عن بعد
- يأتي المنتج مع ضمان لمدة 15 شهرًا، يتم خلالها استبدال الأجزاء المعيبة مجانًا وتوفير خدمات الإصلاح.
- نقدم خدمة ما بعد البيع على مدار الساعة طوال أيام الأسبوع، حيث يستجيب الفنيون في غضون ساعة واحدة ويحلون الأعطال الشائعة في غضون 24 ساعة.
- تتيح إمكانيات التشخيص عن بعد العالمية إمكانية استكشاف معظم الأعطال وإصلاحها دون الحاجة إلى زيارات ميدانية، مما يوفر وقت الإصلاح.
- يضمن الدعم الفني مدى الحياة وتوفير قطع الغيار بشكل تفضيلي التشغيل المستقر للمعدات على المدى الطويل.
أداء بيئي ممتاز
- انبعاثات الغبار أقل من 20 ملغم/م³، وهو أقل بكثير من المعايير البيئية الدولية، مما يفي بالمتطلبات البيئية في جميع أنحاء العالم.
- تحسين نظام الاحتراق لتقليل انبعاثات الغازات الضارة مثل أكاسيد النيتروجين وثاني أكسيد الكبريت، مما يجعله صديقًا للبيئة.
- بفضل تصميمها عالي الكفاءة والموفر للطاقة، يصل استهلاك الوقود إلى 6-7 كجم/طن، مما يوفر 30% طاقة أكثر من المعدات التقليدية.
احصل على عرض أسعار مخصص لـ Zoomline مصنع خلط الأسفلت المتحرك
عن طريق اختيار Zoomline مع محطات خلط الأسفلت المتنقلة، ستحصل على حلول مخصصة، وتسليم سريع، ودعم تركيب احترافي، مما يضمن إطلاق مشروع خالٍ من المتاعب.
سيقوم فريقنا بالتوصية بأفضل نماذج وتكوينات المعدات بناءً على حجم مشروعك، واحتياجات النقل، والمعايير البيئية، والميزانية، مما يساعدك على تقليل التكاليف وتحسين الكفاءة.
سواء كنت بحاجة إلى معدات صيانة طارئة صغيرة أو معدات إنتاج واسعة النطاق، Zoomline بإمكاننا توفير محطات أسفلت متنقلة عالية الجودة وفعالة من حيث التكلفة للبيع.
تواصل معنا الآن، املأ نموذج الاستفسار أو اتصل بخطنا الساخن للحصول على عرض أسعار دقيق وحلول تقنية، وابدأ رحلتك الفعالة في بناء الطرق!
