مولدات الهواء الساخن: مبدأ العمل، التطبيق، ودليل الاختيار
مولد الهواء الساخن كجهاز مصدر حرارة صناعي احترافي، يمكنه إخراج درجة حرارة قابلة للتحكم بشكل ثابت، وحجم هواء قابل للتعديل من الهواء الساخن النظيف، ليحل محل نظام التسخين القديم، ويغطي جميع مجالات التجفيف والمعالجة الحرارية وتدفئة المساحات، وهو جهاز قياسي لخطوط إنتاج معالجة الأغذية والأدوية والمواد الكيميائية والمنسوجات والسيارات.
يكتفي العديد من مهندسي المشتريات بالنظر إلى عرض أسعار المعدات وقدرة التسخين فقط، متجاهلين معايير أساسية مثل طريقة نقل الحرارة، ونوع الوقود المناسب، ومساحة الصيانة، مما يؤدي إلى مشاكل مثل استهلاك الطاقة المزدوج، وتلوث المنتج، وكثرة الأعطال والصيانة في المراحل اللاحقة. تتناول هذه المقالة بالتفصيل مبادئ وتصنيف وتطبيقات واختيار مولدات الهواء الساخن، لمساعدة الشركات على اختيار المولد الأنسب لخط الإنتاج، وتحقيق خفض التكاليف على المدى الطويل.
ماهي حمية مولد الهواء الساخن?
مولد الهواء الساخن هو جهاز صناعي خاص ينتج الحرارة من خلال احتراق الوقود / تحويل الطاقة الكهربائية، ثم ينقل الحرارة إلى الهواء من خلال نظام التبادل الحراري، وتقوم المروحة بنقل هواء ساخن مستقر ذو درجة حرارة عالية.
تختلف مولدات الهواء الساخن الصناعية عن مراوح الهواء الساخن العادية، إذ تتميز بثلاث وظائف أساسية:
توليد الحرارة: الاعتماد على الغاز الطبيعي وزيت الديزل والكتلة الحيوية والكهرباء وأنواع الوقود الأخرى لتوليد الحرارة بشكل مستمر؛
التوصيل الحراري: تبادل حراري فعال من خلال المبادلات الحرارية، وفصل غازات المداخن عن هواء العملية (غير مباشر)؛
نقل الهواء الساخن: مروحة ذات خرج ثابت ودرجة حرارة محددة وحجم هواء ساخن، متوافقة مع خط إنتاج التجفيف/المعالجة.
المزايا الأساسية
ارتفاع درجة الحرارة بكفاءة: انخفاض فقدان الحرارة في هيكل نقل الحرارة، والوصول بسرعة إلى درجة حرارة العملية المحددة؛
تنوع الطاقة: الكهرباء، والغاز، والديزل، وخيارات الوقود المتعددة من الكتلة الحيوية، والتكيف مع ظروف الطاقة في المصنع؛
استقرار التحكم في درجة الحرارة: نظام تحكم مدعوم بالمستشعر، تقلبات درجة الحرارة صغيرة، لضمان اتساق المنتج؛
هيكل مدمج: تصميم معياري، يمكن توصيله بخط التجفيف الحالي وقناة الهواء، التركيب والتحويل بسيط.
Working Pالمكونات of مولد الهواء الساخن
تنقسم عملية تشغيل مجموعة المعدات بأكملها إلى 6 عمليات قياسية، ويختلف فقط رابط توليد مصدر الحرارة باختلاف أنواع الوقود:
ناتج مصدر الحرارة (الاحتراق/التسخين الكهربائي)
نوع الوقود (غاز/ديزل/كتلة حيوية): يتم احتراق وقود الموقد/الفرن بالكامل لإطلاق غازات مداخن ذات درجة حرارة عالية؛ نوع التسخين الكهربائي: يتم تنشيط عنصر التسخين الكهربائي مباشرة عن طريق تحويل الطاقة الكهربائية إلى طاقة حرارية، ولا يتم توليد غازات مداخن، وهو نظيف وخالٍ من التلوث.
توصيل الحرارة
مبادل حراري ذو درجة حرارة عالية لغازات المداخن/عنصر التسخين الكهربائي، ونقل الحرارة إلى الهواء ذي درجة الحرارة العادية المتدفق عبر التجويف؛ يتم عزل غازات المداخن وهواء العملية بشكل كامل في النوع غير المباشر للقضاء على التلوث؛ يتم خلط غازات المداخن في الاحتراق المباشر مباشرة مع الهواء الساخن، وتكون كفاءة التبادل الحراري أعلى.
شفط الهواء النقي
تقوم المنفاخ بسحب الهواء المحيط بدرجة حرارة عادية من مدخل الهواء وتمريره باستمرار إلى تجويف المبادل الحراري.
Hيسخن الهواء
The هواء يتدفق عبر قناة التبادل الحراري لامتصاص الحرارة بالكامل، وترتفع درجة الحرارة إلى الفترة المطلوبة للعملية (قابلة للتعديل من درجة الحرارة العادية إلى 1000 درجة مئوية).
نقل وتوزيع الهواء الساخن
ضغط المروحة، هواء ساخن بدرجة حرارة عالية يمر عبر القناة، توصيل الفوهات إلى غرفة التجفيف، خط المعالجة، منطقة تدفئة ورشة العمل.
التحكم الذكي في درجة الحرارة الثابتة
يقوم مستشعر درجة الحرارة بجمع بيانات درجة حرارة الهواء في الوقت الفعلي، ويقوم نظام التحكم بضبط إمداد الوقود وحجم هواء المروحة تلقائيًا، مما يضمن تحكمًا مستقرًا في درجة الحرارة، وحماية من الإغلاق التلقائي عند ارتفاع درجة الحرارة.
Mالتصنيف الرئيسي of مولد الهواء الساخنs
Bطاقة الوقود
| نوع النموذج | وسيط مصدر الحرارة | الميزات الأساسية | السيناريوهات القابلة للتطبيق |
| مولد هواء ساخن للتدفئة الكهربائية | الطاقة الكهربائية | انبعاثات صفرية، نظيفة بدون دخان، ضوضاء منخفضة، دقة التحكم في درجة الحرارة ±1 درجة مئوية، لا حاجة لتخزين الوقود | مصنع للأغذية والأدوية، خالٍ من الغبار، يخضع لرقابة بيئية صارمة، ووحدة تجفيف دقيقة صغيرة |
| سخان هواء ساخن يعمل بالوقود | الغاز الطبيعي/البروبان | ارتفاع سريع في درجة الحرارة، حمل حراري كبير، تكلفة تشغيل معتدلة، درجة عالية من الأتمتة | خطوط تجفيف متوسطة وكبيرة الحجم، تدفئة ورش العمل، معالجة طلاء السيارات |
| مولد هواء ساخن يعمل بالزيت | ديزل | لا حاجة لخط أنابيب غاز، محمول ومتنقل، طاقة عالية ودرجة حرارة عالية | إنشاءات ميدانية، منطقة مصنع بدون شبكة أنابيب، ظروف تدفئة مؤقتة |
| مولد هواء ساخن يعمل بالكتلة الحيوية | حطب، قش، جزيئات الكتلة الحيوية | تكلفة وقود منخفضة للغاية، ويمكن استهلاك مخلفات النباتات، واقتصادية. | معالجة الأخشاب، تجفيف الحبوب، معالجة الأسمدة العضوية، تدفئة المصانع الكبيرة |
DIViتم تحديده بواسطة وضع نقل الحرارة
الاحتراق المباشر مولد الهواء الساخن
يتم خلط غازات الاحتراق مباشرة مع الهواء لتكوين هواء ساخن، بكفاءة تبادل حراري تزيد عن 98%، وتكلفة أقل؛ وهي مناسبة فقط لظروف غازات الاحتراق التي لا تلوث المنتج (تجفيف الأخشاب، تدفئة المصانع)، ويُحظر استخدامها في الصناعات الغذائية والصيدلانية.
التسخين غير المباشر مولد الهواء
يعزل المبادل الحراري غازات المداخن وهواء العملية، ويخرج هواءً ساخنًا نظيفًا بنسبة 100%، بدون شوائب أو تلوث بالكبريتيد؛ وهو مناسب لخطوط الإنتاج التي تتطلب معايير نظافة عالية في مجالات الأغذية والأدوية والمواد الكيميائية الدقيقة وغيرها، وهو من النماذج الراقية السائدة.
Components of مولد الهواء الساخن

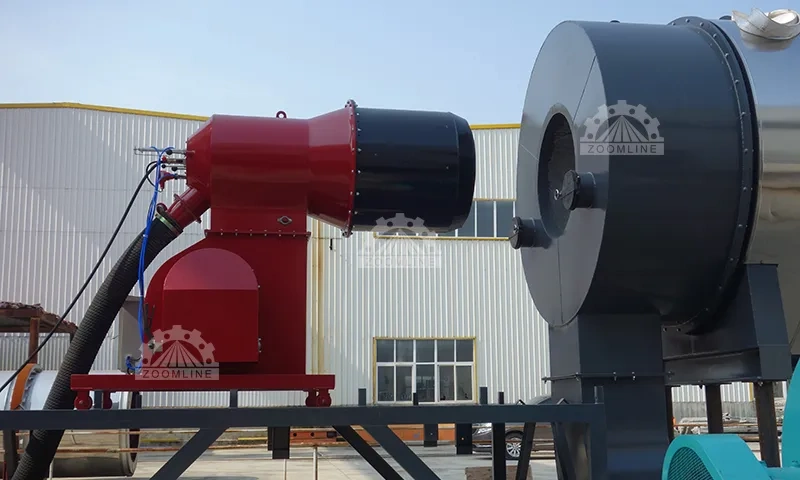

عنصر التسخين الكهربائي/الموقد: جوهر توليد الحرارة، الذي يحدد مدى كفاية الاحتراق وقوة التسخين؛ تم تجهيز نموذج الكتلة الحيوية بنظام تغذية وتنظيف الرماد التلقائي؛
تجويف التبادل الحراري (مبادل حراري): يحدد الكفاءة الحرارية، ومقاومة التآكل لمادة الفولاذ المقاوم للصدأ، ويتكيف مع الظروف الرطبة والكيميائية؛ كفاءة استعادة الحرارة في المبادل الحراري متعدد العودة أعلى، وتوفير الطاقة بنسبة 15٪ - 30٪؛
منفاخ عالي الضغط: التحكم في حجم الهواء، وضغط الرياح، وطول قناة الهواء المناسبة، وحجم خط التجفيف؛
نظام التحكم الذكي: مستشعر درجة الحرارة، وحدة تحويل التردد، الحماية من الحمل الزائد/ارتفاع درجة الحرارة/ضغط الرياح، لتحقيق التشغيل التلقائي الكامل؛
قناة الهواء وفوهة التوزيع: نقل الهواء الساخن، وتحسين تجانس توزيع الهواء، وتقليل فقدان الحرارة في خط الأنابيب؛
معدات مساعدة: نموذج الكتلة الحيوية مع حاوية إضافية، وجهاز إزالة الرماد؛ نموذج مقاوم للانفجار يدعم محركًا مقاومًا للانفجار، وفرنًا محكم الإغلاق.
سيناريوهات التطبيق على مستوى الصناعة
صناعة الأغذية
الفواكه والخضراوات، والأعشاب الطبية الصينية، وتجفيف منتجات اللحوم، وتعقيم معدات الأغذية؛ مولد هواء ساخن غير مباشر من الفولاذ المقاوم للصدأ مفضل، يفي بمعايير النظافة الغذائية، ولا يحتوي على مواد خام ملوثة بالدخان.
صناعة الادوية
تجفيف المساحيق والجسيمات والمواد الخام في درجات حرارة منخفضة؛ يجب أن تكون نماذج التسخين الكهربائي/الغاز غير المباشر نظيفة، لتجنب الشوائب التي تؤثر على نقاء الأدوية.
صناعة الكيماويات
تجفيف المواد الكيميائية الخام، ومعالجة الراتنج، وتجفيف المساحيق؛ ظروف التآكل باستخدام هيكل تبادل حراري من الفولاذ المقاوم للصدأ، ونظام مقاوم للانفجار يدعم المشاهد القابلة للاشتعال والانفجار.
صناعة النسيج
تشكيل الأقمشة، وتجفيف الخيوط، والتجفيف بعد ترطيب الطريق؛ نماذج كبيرة ذات درجة حرارة ثابتة للهواء لضمان لون موحد للأقمشة.
يتم تجفيف ومعالجة الطلاء الكهروستاتيكي وطلاء التشطيب لأجزاء صناعة تصنيع السيارات؛ ويمكن لمولد الهواء الساخن الغازي عالي الحرارة والطاقة أن يعمل على تثبيت التحكم في درجة الحرارة لتجنب اختلاف لون الطلاء.
معالجة الأخشاب/الزراعة والغابات
ألواح، قش، تجفيف الفطريات الصالحة للأكل؛ يمكن لمولد الهواء الساخن الذي يعمل بالكتلة الحيوية أن يستهلك النفايات في الموقع، مما يقلل بشكل كبير من تكاليف الوقود.
المشهد الصناعي العام
ورشة عمل كبيرة، ومستودع، وتدفئة مساحة ورشة العمل في فصل الشتاء؛ ومعالجة حرارية لقطع العمل المعدنية، وتجفيف الغراء والمواد اللاصقة.
Sالاعتبارات الأساسية للانتخابات of مولد الهواء الساخن
يجب التحقق من 6 مؤشرات رئيسية قبل الشراء لتجنب عدم التوافق بين المعدات وخط الإنتاج:
قدرة التدفئة / الحمل الحراري
يتم حساب التكلفة بناءً على حجم غرفة التجفيف، ومحتوى الرطوبة في المواد، والطاقة الإنتاجية. يؤدي نقص الطاقة إلى انخفاض كفاءة التجفيف، بينما يؤدي فائضها إلى هدر الطاقة.
توافق الوقود
يتم اختيارها بالاشتراك مع خطوط أنابيب الطاقة الحالية وتكاليف شراء الوقود في المصنع؛ يتم تفضيل خطوط أنابيب الغاز الطبيعي للغاز، ويتم اختيار مواد النفايات الزراعية والحرجية للكتلة الحيوية في المصنع، ويتم اختيار التدفئة الكهربائية لورش العمل الخالية من الغبار.
متطلبات النظافة
الغذاء والدواء والمواد الكيميائية الدقيقة اختيار إلزامي غير مباشر؛ يمكن اختيار التدفئة بالخشب والنباتات منخفضة التكلفة ذات الاحتراق المباشر.
حجم الهواء ونطاق درجة الحرارة
يتطلب تجفيف المواد الدقيقة حجم هواء صغير، ودرجة حرارة منخفضة، ومخرج مستقر؛ أما الطلاء والمعالجة الحرارية فيتطلبان حجم هواء كبير، ونموذج درجة حرارة عالية، ومروحة بتردد قابل للتعديل حسب الطلب.
مساحة للصيانة والتركيب
مساحة مخصصة لتنظيف المبادل الحراري، وصيانة الموقد، وإزالة الرماد؛ يمكن لخط الإنتاج المدمج اختيار نموذج رأسي مدمج.
مؤهلات حماية البيئة والسلامة
تتطلب الظروف الكيميائية والمقاومة للانفجار شهادة مقاومة للانفجار؛ وتتطلب معدات صناعة الأغذية مواد من الفولاذ المقاوم للصدأ من الدرجة الصحية؛ أما نماذج الكتلة الحيوية فهي مجهزة بأجهزة إزالة غبار العادم لتلبية متطلبات الانبعاثات البيئية.
شراء مولد الهواء الساخنخمسة أخطاء قاتلة ستقع فيها 90% من الشركات
الخطأ الأول: عدم التمييز بين الاحتراق المباشر وغير المباشر، والاكتفاء بالنظر إلى الأسعار المنخفضة.
تقدم بعض الشركات المصنعة أسعارًا أقل للموديلات ذات الاحتراق المباشر، إلا أن غازات الاحتراق تتلامس مباشرة مع المواد، مما يؤدي إلى تلوث المواد الخام بعد استخدامها في خطوط إنتاج الأغذية والأدوية، فضلًا عن إتلاف المنتجات النهائية، وتجاوز تكاليف إعادة التصنيع بكثير فروقات أسعار المعدات. معيار التقييم: ما إذا كانت المادة تتلامس مع الهواء الساخن، أما المنتجات النظيفة فتُصنف ضمن موديلات التبادل الحراري غير المباشر.
الخطأ الثاني: مقارنة استهلاك الوقود فقط، مع تجاهل حجم الهواء وفقدان الحرارة في الأنابيب
تُعدّ الكفاءة الحرارية المذكورة على لوحة بيانات المعدات بيانات مثالية في المختبر. يُهدر أكثر من 30% من الحرارة بسبب كثرة الانحناءات، وعدم وجود عزل، وعدم توازن حجم الهواء في قنوات التهوية في الموقع. لذا، يجب اختيار نظام عزل المروحة وقنوات التهوية بشكل متزامن، وتصميم النظام بأكمله بشكل متكامل.
الخطأ الثالث: إهمال مساحة تشغيل صيانة المعدات
يتطلب ترسب الرماد على قلب التبادل الحراري، وصيانة الموقد، وإزالة رماد الكتلة الحيوية مساحة تشغيل؛ ويغطي تصميم التركيب فتحة الصيانة، وتهمل المؤسسة الصيانة لفترة طويلة، مما يؤدي إلى انخفاض الكفاءة الحرارية عامًا بعد عام، وتكرار أعطال المعدات، وتأخير الإغلاق.
الخرافة الرابعة: مجرد مساواة التحكم في درجة الحرارة بمنظمات الحرارة العادية
تتأثر استقرارية درجة حرارة خط إنتاج التجفيف بحجم الهواء، ومعدل التغذية، وفقدان الهواء في مجرى الهواء، وانبعاثات العادم. من المستحيل التحكم بدرجة الحرارة بثبات باستخدام وحدة تحكم واحدة فقط، بل يجب تزويده بمروحة متغيرة التردد، ومستشعر متعدد النقاط، ونظام تحكم متكامل في العادم.
الخطأ الخامس: الشراء مولد الهواء الساخنs بشكل منفصل، لا يتم مطابقتها مع خط إنتاج التجفيف بأكمله
تُعد مولدات الهواء الساخن والمراوح وصناديق التجفيف ونظام إزالة الغبار ونظام غاز العادم وحدات معالجة متكاملة؛ أما المعدات غير القياسية التي تم شراؤها بشكل منفصل، فلا تتطابق مع حجم الهواء والحرارة، ولا يمكن أن تصل الطاقة الإنتاجية لخط الإنتاج بأكمله إلى معيار التصميم، لذلك لا يمكن تعديلها أو إصلاحها.
الأسئلة الشائعة مولدات الهواء الساخن
س1: التدفئة الكهربائية أو مولد الغاز أيهما أرخص في التشغيل؟
ج: يوجد في المصنع خطوط أنابيب للغاز الطبيعي، مما يسمح بالإنتاج المستمر على مدار 24 ساعة، وتتميز نماذج الغاز بتكلفة إجمالية أقل؛ كما أن الإنتاج المتقطع الصغير، وورشة العمل النظيفة الخالية من الغبار، ونماذج التسخين الكهربائي بدون مدخلات أنابيب، تجعلها أكثر ملاءمة للاستخدام.
س2: هل يمكنني استخدام موقد يعمل بالكتلة الحيوية يحترق مباشرة مولد الهواء الساخن لتجفيف الطعام؟
ج: لا. غازات الاحتراق المباشر ستختلط بالغبار والشوائب وتلوث المواد الخام الغذائية، لذا يجب على معالجة الأغذية اختيار مولد هواء ساخن ذي مبادل حراري غير مباشر مصنوع من الفولاذ المقاوم للصدأ، مع عزل غازات الاحتراق.
س3: ما هي أقصى درجة حرارة؟ ل مولد الهواء الساخن?
ج: النماذج التقليدية 0-350 درجة مئوية، نماذج المعالجة الحرارية الصناعية المخصصة تصل إلى 1000 درجة مئوية، فاصل التحكم في درجة الحرارة المخصص وفقًا لمتطلبات العملية.
س4: ما النوع مولد هواء ساخن هل هو مناسب لمصانع المعالجة الصغيرة؟
أ: قدرة إنتاج يومية أقل من 8 ساعات، مساحة ضيقة، أولوية لنماذج التسخين الكهربائي العمودي المدمج / نماذج الغاز الصغيرة؛ مخلفات زراعية وحرجية خاصة، تجفيف على نطاق واسع، استخدام مولد هواء ساخن عمودي يعمل بالكتلة الحيوية.
س5: هل يمكن تحديث خط التجفيف القديم بـ مولد الهواء الساخن?
ج: يدعم التحويل، ويمكن للمصنعين تخصيص النماذج المطابقة وفقًا لحجم قناة الهواء الأصلية وغرفة التجفيف، دون استبدال معدات التجفيف ككل، بتكلفة تحويل منخفضة وتأثير سريع.
